Multi-Contact MA202 - Manuel (Page 4)

Advanced Contact Technology
4 / 8 www.multi-contact.com
5
6
7
8

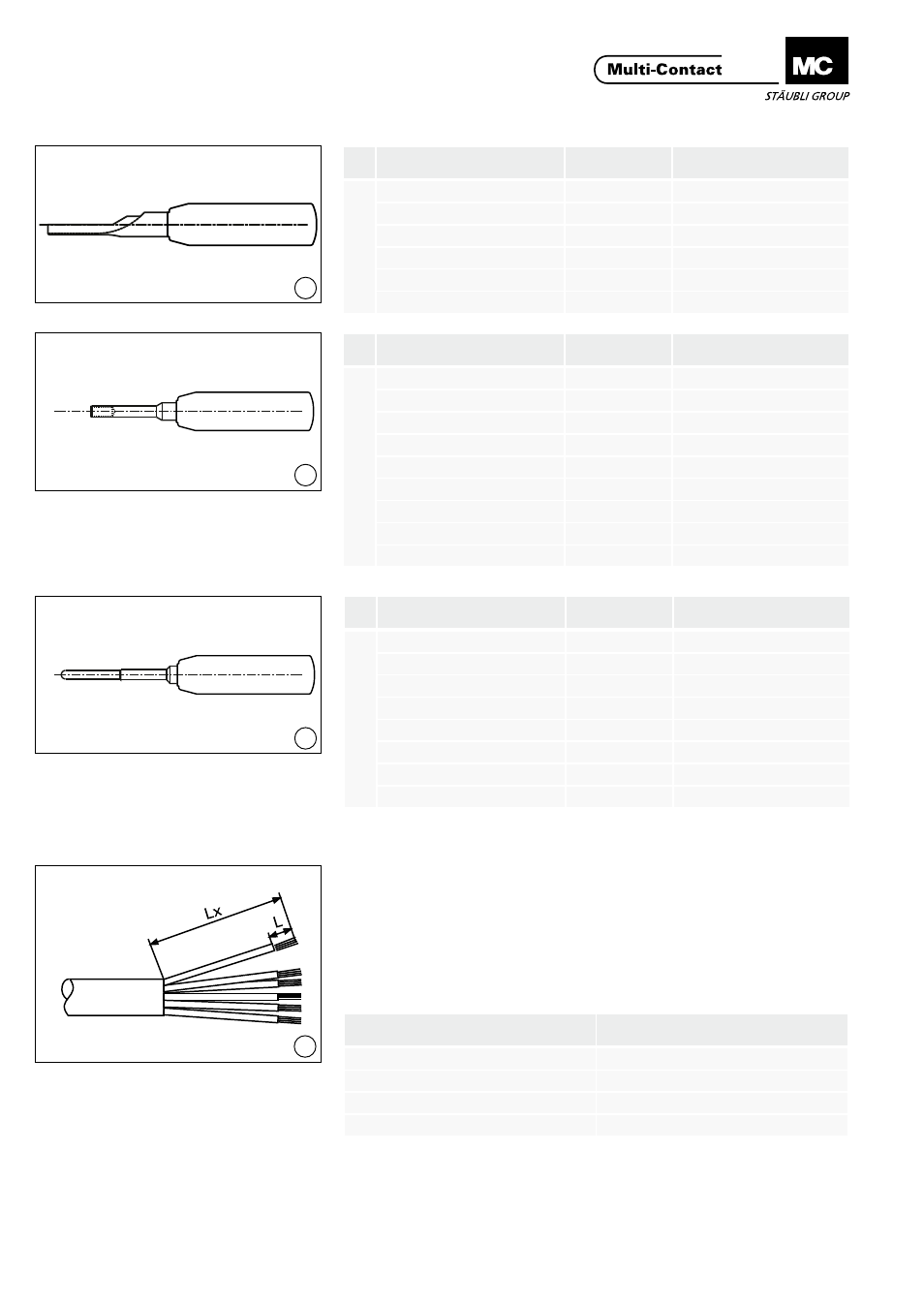

Préparation du câble Cable preparation
(ill. 8)
Dénuder le câble sur la longueur Lx�
Lx dépend de la taille du boîtier et du
type de câble� Valeurs approximatives
pour les boîtiers standards MC
(ill. 8)
Strip cable insulation to dimension
Lx� Lx depends on housing size and
type of cable . Approximate figures for
standard MC housings:
ill.
Outil de montage broche/douille
Insertion tool pin/socket
No. de Cde.
Order no.
Pour Ø-nom. broche/douille
For nom.-Ø pin/socket
5
ME-WZ1/1,2 18.3000 1 / 1,2
ME-WZ1,5/2 18.3003 1,5 / 1,57 / 2 / 2,36
ME-WZ3 18.3010 3
ME-WZ5 18.3013 5
ME-WZ6 18.3016 6
ME-WZ11/38 18.3021 8 / 11
ill.
Outil de démontage (broche)
Extraction tool pin
No. de Cde.
Order no.
Pour Ø-nom. contact
For nom.-Ø contact
6
MSA-WZ1/1,2 18.3002 1 / 1,2
MSA-WZ1,5 18.3005 1,5 / 1,57
MSA-WZ1,5/109 18.3020 1,5 1)
MSA-WZ2 18.3009 2
MSA-WZ3 18.3012 2,36 / 3
MSA-WZ5 18.3015 5
MSA-WZ6 18.3018 6
MSA-WZ8 18.3022 8
MBA-WZ5 18.3014 11
ill.
Outil de démontage (douille)
Extraction tool socket
No. de Cde.
Order no.
Pour Ø-nom. contact
For nom.-Ø contact
7
MBA-WZ1/1,2 18.3001 1 / 1,2
MBA-WZ1,5 18.3004 1,5 / 1,57
MBA-WZ1,5/109 18.3019 1,5 1)
MBA-WZ2 18.3008 2
MBA-WZ3 18.3011 2,36 / 3
MBA-WZ5 18.3014 5
MBA-WZ6 18.3017 6
MSA-WZ8 18.3022 8
1) Pour les connecteurs 58-pôles ou 109-pôles
1) For 58-pole or 109-pole connectors
Taille du boîtier
Housing size
Lx (mm)
1 40
2 40
3 55
4 70
