Multi-Contact MA202 - Manuel

Advanced Contact Technology
www.multi-contact.com 1 / 8
MA000 (de_en)
Montageanleitung MA000 (de_en)
Assembly instructions MA202 (fr_en)
Notice de montage MA202 (fr_en)
Assembly instructions
Inserts mâles et femelles multipolaires MC
2-pôles+T jusqu‘à 109-pôles+T MC Multipole pin and socket inserts 2-pole+PE
up to 109-pole+PE
Sommaire
Consignes de sécurité ................................................................2
Outilllage nécessaire ������������������������������������������������������������������3
Préparation du câble ������������������������������������������������������������������4
Sertissage des contacts �������������������������������������������������������������6
Assemblage du connecteur �������������������������������������������������������7
Contrôle du montage�����������������������������������������������������������������8 Content
Safety Instructions ......................................................................2
Tools required ............................................................................3
Cable preparation ����������������������������������������������������������������������4
Crimpen der Kontakte ����������������������������������������������������������������6
Einbau der Kontakte ������������������������������������������������������������������7
Control of correct assembly ������������������������������������������������������8

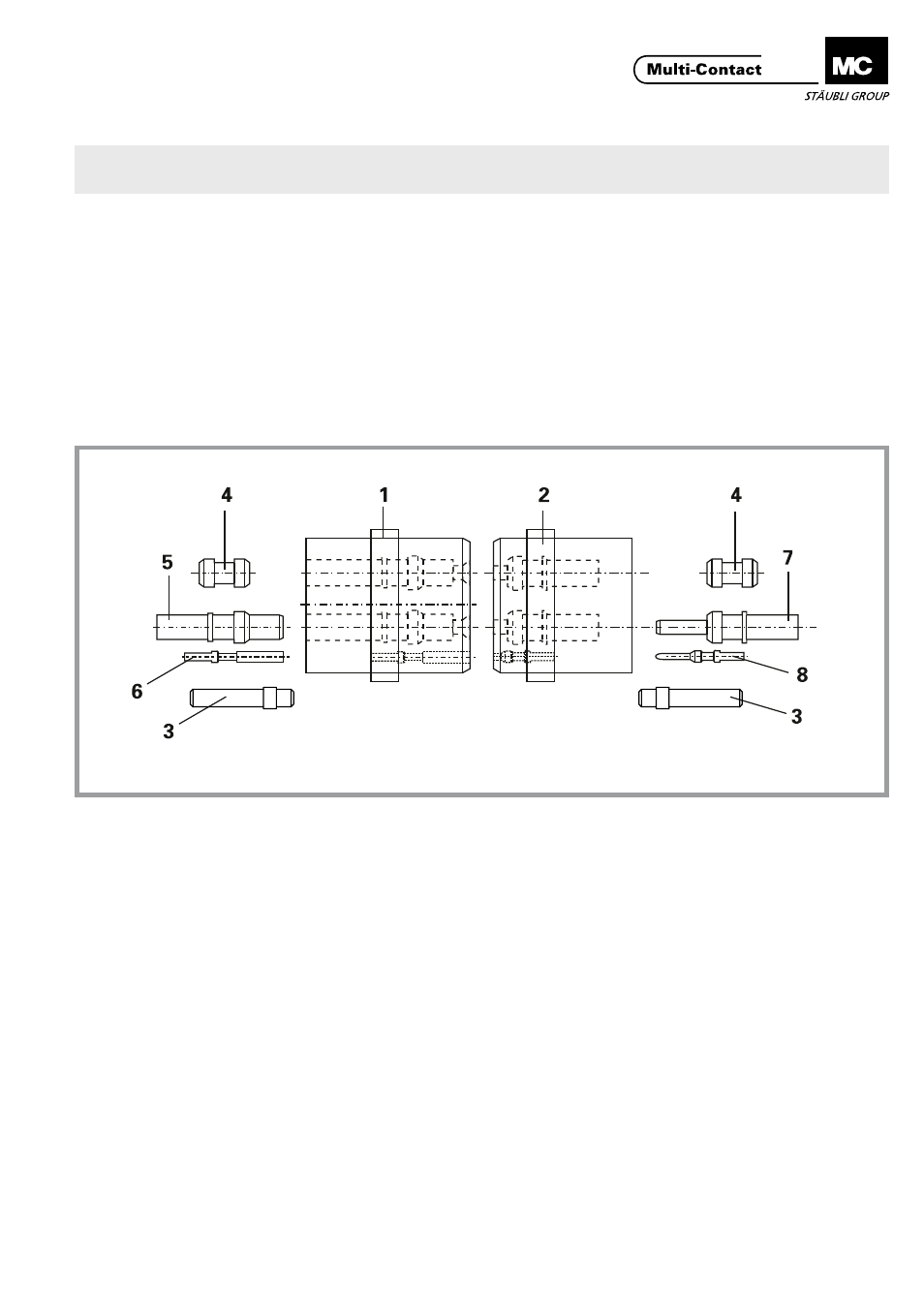

1. Support de douilles
2. Support de broches
3. Bouchon d‘obturation MVS1/1 1)
4. Bouchon d‘obturation Ø 1-8 2)
5. Douille Ø 5-11 mm
6. Douille Ø 1-3 mm
7. Broche Ø 5-11 mm
8. Broche Ø 1-3 mm
1. Socket carrier
2. Pin carrier
3. Blind plugs MVS1/1 1)
4. Blind plugs Ø 1-8 2)
5. Socket Ø 5-11 mm
6. Socket Ø 1-3 mm
7. Plug Ø 5-11 mm
8. Plug Ø 1-3 mm
1) La partie longue du bouchon d’obturation MVS1/1 doit être montée dans
la direction de la sortie de câble� Le bouchon d’obturation n’est approprié
qu’au support E1-18+PE (Support de broche et de douille)� Aucun bouchon
d’obturation ne doit être utilisé dans les support E01-18+PE� Ne sont admis
que les supports intégralement montés avec des contacts�
2) Convient pour Ø nominal 1,5 - 8 mm: Couleurs: Ø1/blanc; Ø1,2-2/bleu;
Ø 2,36 et 3/jaune; Ø5/blanc; Ø6/noir; Ø8/noir
1) The blind plug MVS1/1, suitable for nominal Ø 1 mm, must be assembled with
the long side facing the direction of the cable entry� The blind plug is only
suitable for the E1-18+PE (Pin + socket side)� For the E01-18PE a blind plug
may not be used. In place of this it is permitted to completely fill the part with
all contacts�
2) Suitable for nominal-Ø 1,5 - 8 mm Colours: Ø1/white; Ø1,2-2/blue; Ø 2,36 and
Ø3/yellow; Ø5/white; Ø6/black; Ø8/black
