Multi-Contact MA202 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
2
1
a
b c d e f
g
h i j k
3
l
m
4
Tab. 1
MA Ich bi n e ine M ontageanleitung.
Ma n s ollte mich unbedingt le-
sen , be vor m an das Produkt ve r- wen det! Ich beinhalte wertvolle Hinw eise zur korrekten Mon tage
und zum richtigen Einsa tz de s Prod uktes. Im Moment ist die Sch rift zw ar ein bischen klein, abe r sp äter geht das dann gan z gu t zu lese n, da die MA dan n
n o

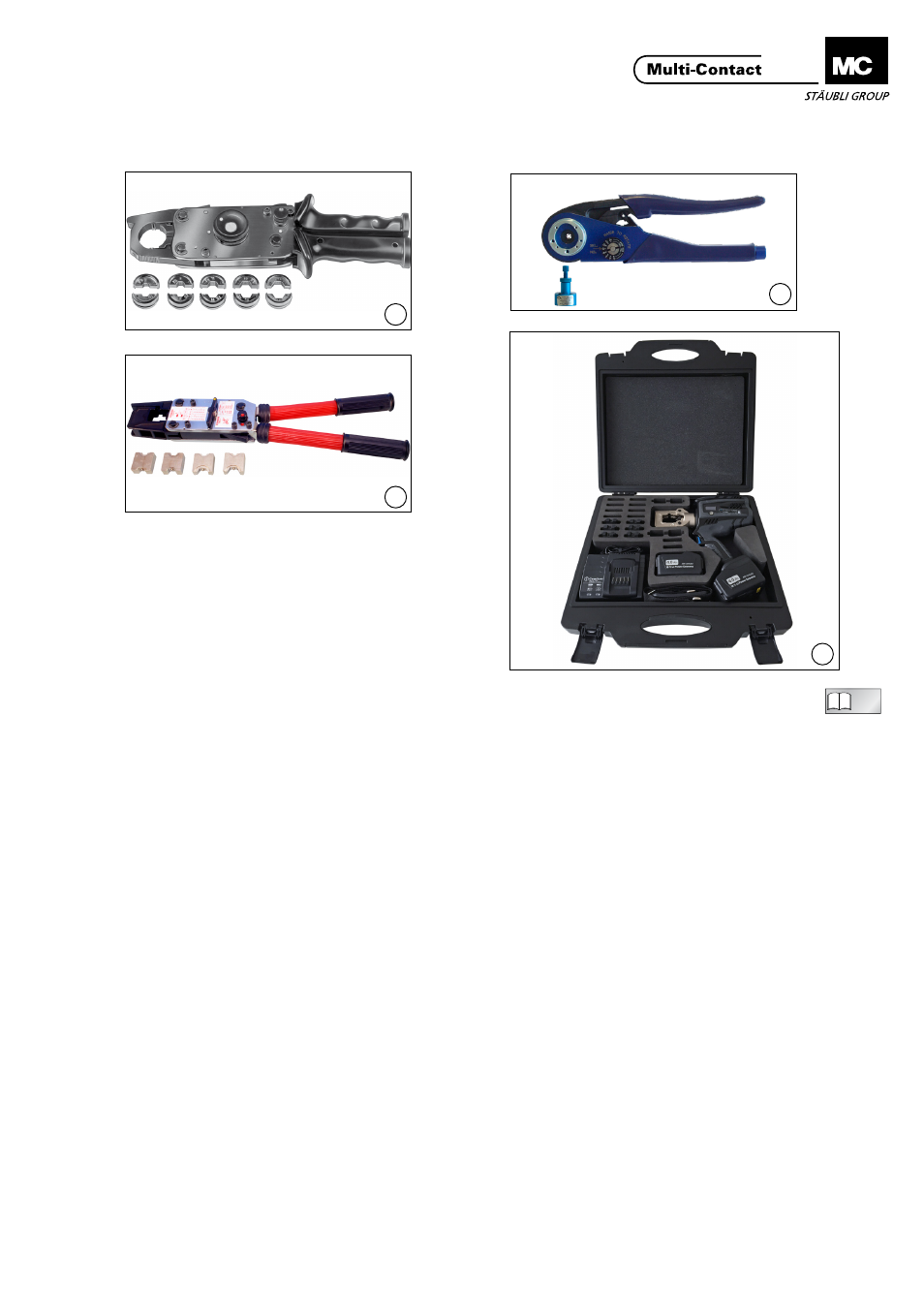

Outillage nécessaire Tools required
ill. Pos. Type
No. de Cde
Order No.
Section du conducteur
Conductor cross-section
L± 0,5
Désignation
Description
mm 2 AWG
1
a M-PZ13 1) 18.3700 - - Pince à sertir / Crimping pliers MA224
b MES-PZ-TB 5/6 18.3701 6 - 10
Matrice pour a / Insert for a
c MES-PZ-TB 8/10 18.3702 10 - 12
d MES-PZ-TB 9/16 18.3703 16 6 12
e MES-PZ-TB 11/25 18.3704 25 4 14
f MES-PZ-TB 13/35 18.3705 35 2;(1) 15
2
g M-PZ-T2600 18.3710 - - - Pince à sertir / Crimping pliers
h TB8-17 2) 18.3711 10 + 70 2) 7 + 00 10/25
Matrice pour i / Insert for i MA226
i TB9-13 2) 18.3712 16 + 35 2) 6 + 2 (1) 12/15
j TB11-14,5 2) 18.3713 25 + 50 2) 4 + 1 14/22
k TB20 18.3714 95 000 27
3
l M-CZ 3) 18.3800 - - - Pince à sertir / Crimping pliers
MA085
m MES-CZ 18.3801 - - - Locateur
n MES-CZ1,5/2 18.3802 0,5 – 1,5 - 7
Matrice pour n / Insert for n
o MES-CZ1/1,57 18.3803 0,25 – 1,5 - 57
4
CZK2-230
CZK2-110
18.3111
18.3112
- - - Coffre de sertissage / Crimping tool case MA306
MBT 11-25-50 18.3023 25 4 14
Matrice pour pince / Insert for pliers MBT 13-35-50 18.3024 35 2(1) 15
MBT 14,5-50-50 18.3025 50 1 22
1) Pince à sertir pour max. 35 mm 2
2) Les matrices peuvent être utilisées des deux côtés� Les nombres
9 et 13 ou 11 et 14,5 = Ø-extérieur du fыt а sertir�
3) Pour contacts pilotes�
1) Crimping pliers up to 35 mm 2 max�
2) Each insert can be used on 2 sides� Numerals 8 + 17, 9 + 13, 11 + 14,5 =
outer-Ø of crimping sleeves�
3) For pilot contacts�
