Réglage de la pince à sertir
(sélecteur) Crimping position (selector)
1,5 mm² = Sel.Nr.6 (AWG16)
1,0 mm² = Sel.Nr.5 (AWG18)
0,75 mm²=Sel.Nr. 5 (AWG18)
0,5 mm² = Sel.Nr.4 (AWG20)
1,5 mm² = Sel.Nr.6 (AWG16)
1,0 mm² = Sel.Nr.5 (AWG18)
0,75 mm²=Sel.Nr. 5 (AWG18)
0,5 mm² = Sel.Nr.4 (AWG20)
Dénuder le câble et l‘introduire dans le
fыt а sertir� Sertir�
A l‘aide de l‘outil ME-WZ1,5/2
(18�3003), emmancher les contacts
pilotes dans leur logement respectif
par la face arrière jusqu‘à leur parfaite
mise en place�
Strip cable and insert into crimping
sleeve� Crimp the cable�
Press the pilot contact, from the con-
nection side, into the contact chamber
until it snaps into place with the help
of the contact insertion tool ME-
WZ1,5/2 (18�3003)�

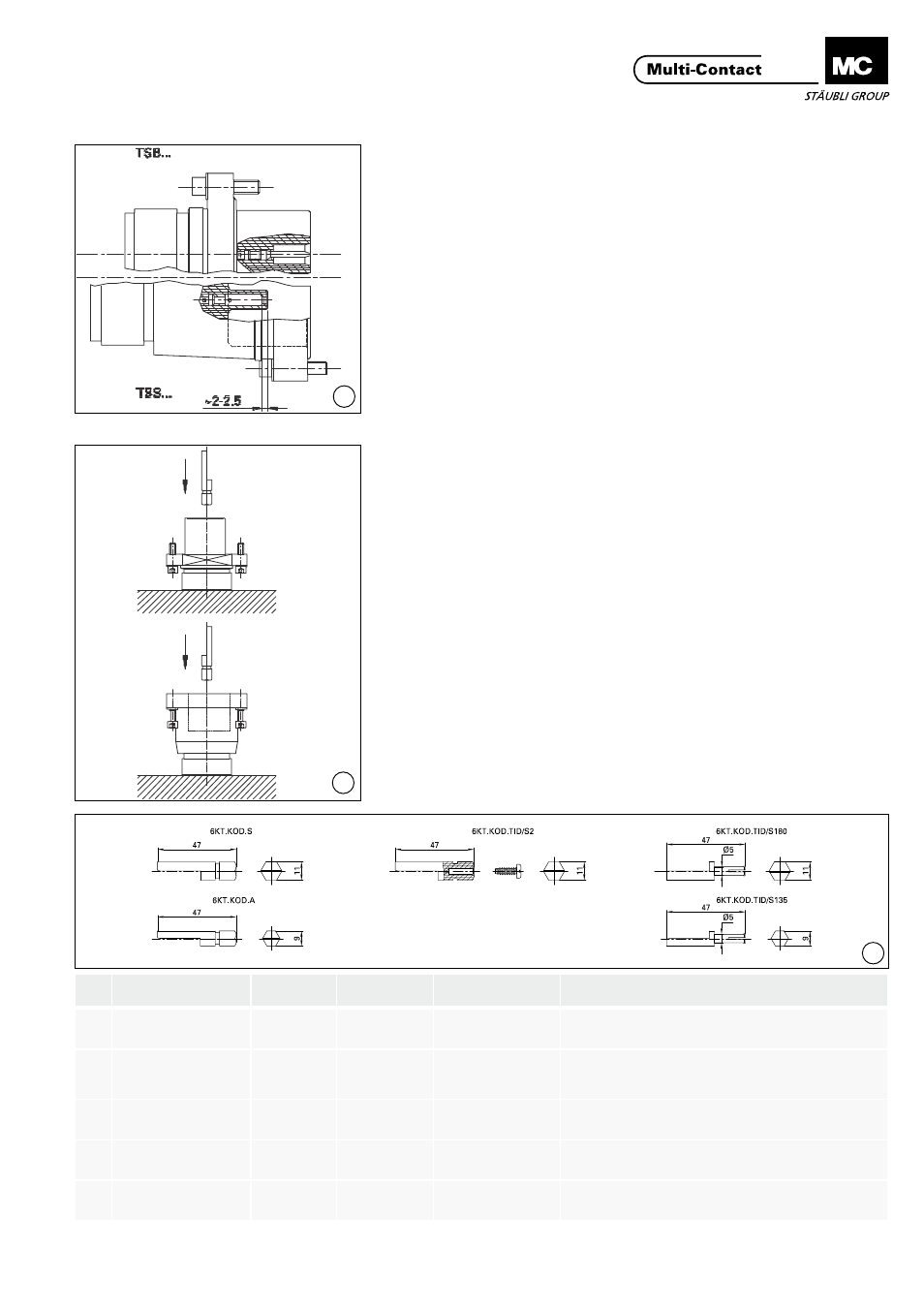

(ill. 30)
Contrôler visuellement la position
axiale des contacts pilotes:
Sur TSB, les broches doivent être à
fleur ou au maximum 1 mm en retrait
de la face avant d‘embrochage�
Sur TSS, les douilles doivent être
2 mm à 2,5 mm en retrait de la face
avant des logements�
Les douilles montées trop en avant
peuvent être ramenées dans leur
position nominale à l‘aide de l‘outil de
démontage (pour douille)�
(ill. 30)
Visual control of the axial mounting
position of the pilot contacts:
The front face of the pins in the TSB,
should be flush mounted or set back
by up to 1 mm.
The sockets in the TSS should be set
back approx. 2 mm-2,5 mm from the
front face of the insulating contact
chamber�
If the sockets have been pressed in
too far, their position should be cor-
rected with the socket extraction tool
Montage du codage
hexagona l Assembly of hex. coding pin
(ill. 31)
Enfiler le codage hexagonal pour
TSB���, TSS��� dans la position souhai-
tée jusqu‘en butée�
(ill. 31)
Press-in the TSB��� and TSS��� en-
closed hex� coding pin in the desired
position until it can be heard enga-
ging�
Pos. Type
No. de Cde
Order No.
Côté sur plats
Across flats
Principe de montag e
Fitting system
Convient pour
Fits to
1 6KT.KOD.A 31.5300 9
Emmanchement
Plug-in
TID-B/..., TAD/..., TSB/..., TSS/...
1 6KT.KOD.S 31.5301 11
Emmanchement
Plug-in
TID-B150/..., TID-B/150/2/..., TID-B/150/3/...,
TSB150/..., TSB150/2/..., TSS150/...,
TSS150/2/...,TSB150/3/..., TSS150/3/...
2 6KT.KOD.TID/S2 30.5309 11
Vissage
Screw-in TID150/2-S8/M8,
TID150/3-S8/M8
3 6KT.KOD.TID/S180 30.5311 11
Clipsage
Snap-in TID150-S8/M8, TID150-SP8, TSB250, TSS250,
TID-B250
3 6KT.KOD.TID/S135 30.5313 9
Clipsage
Snap-in
TID-S6/M5
