SMA Technologie AG Commande
Guide d’installation SI3324/4248-14:SF2406 Page 59

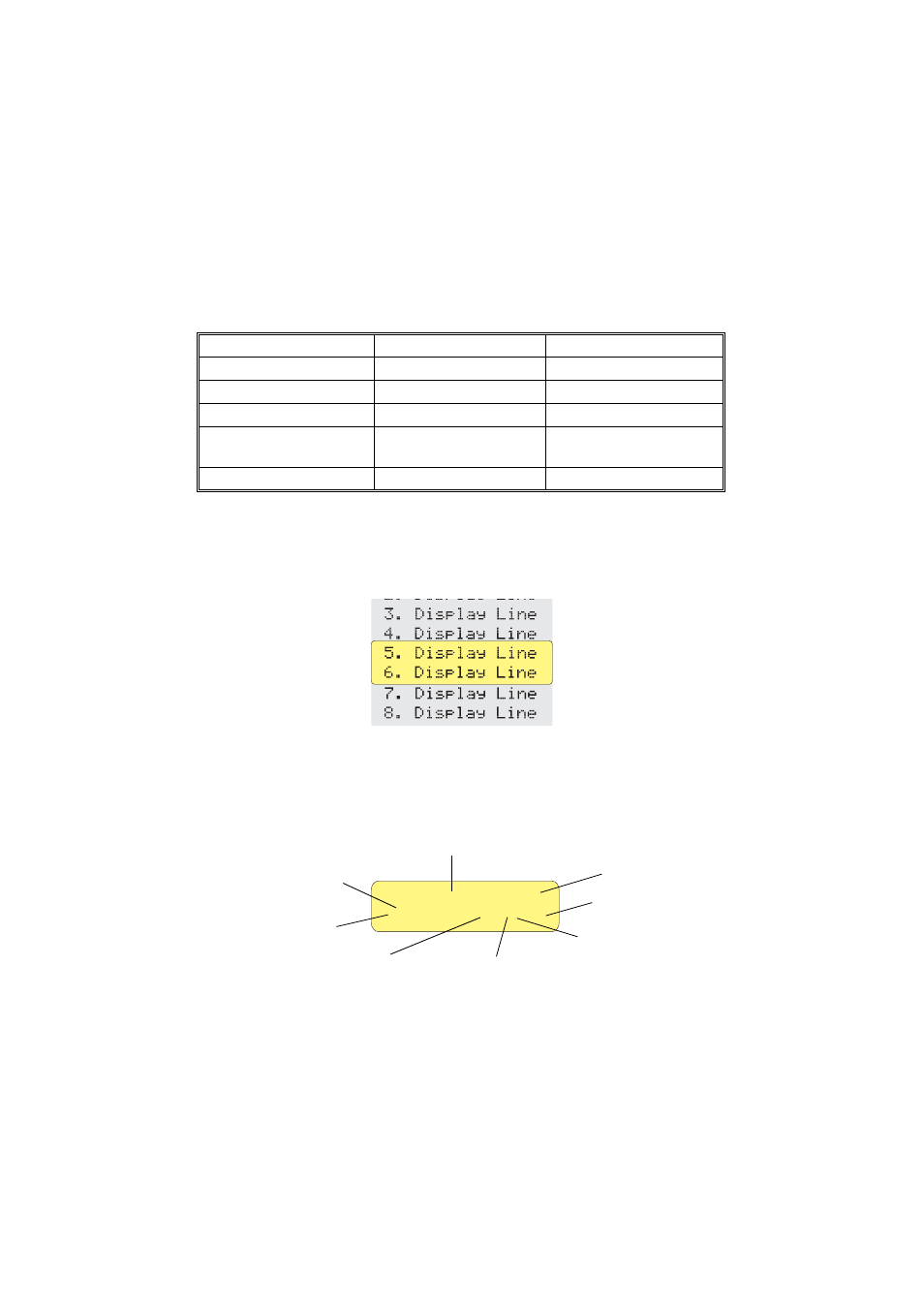

7.3 Signification des diodes luminescentes (LED)
Sur la face avant du Sunny Island 3324/4248 se trouvent une LED verte et une LED
rouge. Le tableau suivant explique leur fonction :
7.4 Affichage
Des informations relatives au Sunny Island 3324/4248 sont affichées dans la fenêtre
LCD à deux lignes. Deux lignes sont toujours visibles lors d'un déroulement vers le
haut ou vers le bas.
Le Sunny Island 3324/4248 affiche en mode de service normal la puissance de
sortie relative, l'état de service de l'onduleur, l'état du générateur (par ex. « L » voir
chapitre 12.4 « Affichage dans la fenêtre » (Page 116)), les messages d'erreur ainsi
que l'état du délestage brusque et du relais de commande du générateur.
LED verte LED rouge Etat de service
ALLUMÉE ALLUMÉE INIT (initialisation)
— — Veille
ALLUMÉE — En service
CLIGNOTE —
Derating
(réduction de puissance)
— ALLUMÉE Erreur
[¿¿¿¿¿¿¿¿¿¿¿¿ ]
>Invert L oo E
Puissance de sortie/Puissance de
chargement
Direction du flux d'énergie
Relais de délestage
brusque
Etat du générateur
Relais de commande du
générateur
Message d'erreur
Mode de service
Etat de consommateur
