SMA Technologie AG Montage
Guide d’installation SI3324/4248-14:SF2406 Page 29
4.2 Montage du Sunny Island 3324/4248
Le montage du Sunny Island 3324/4248 est décrit en détail ci-dessous. Respectez
l'ordre des étapes de montage proposé :
1. Equerre de fixation sur le fond du boîtier (voir chapitre 4.2.1 « Equerre de
fixation sur le fond du boîtier » (Page 29))
2. Support mural (voir chapitre 4.2.2 « Support mural » (Page 30)).
4.2.1 Equerre de fixation sur le fond du boîtier
L'équerre de fixation sur le fond du boîtier du Sunny Island 3324/4248 est montée
inversée lors de la livraison afin d'éviter tout dommage lors du transport. L'équerre
de fixation sert à fixer l'appareil au support mural (voir chapitre 4.2.2 « Support
mural » (Page 30)).
Avant le montage de l'appareil, dévissez l'équerre de fixation, tournez et réinsérezla
de manière à ce que la bride soit tournée vers le bas lorsque le Sunny Island 3324/
4248 est suspendu au mur à la verticale. L'équerre de fixation peut désormais être
revissée sur le fond du boîtier du Sunny Island 3324/4248 du côté « mur » de
l'appareil (voir schéma ci-dessous).

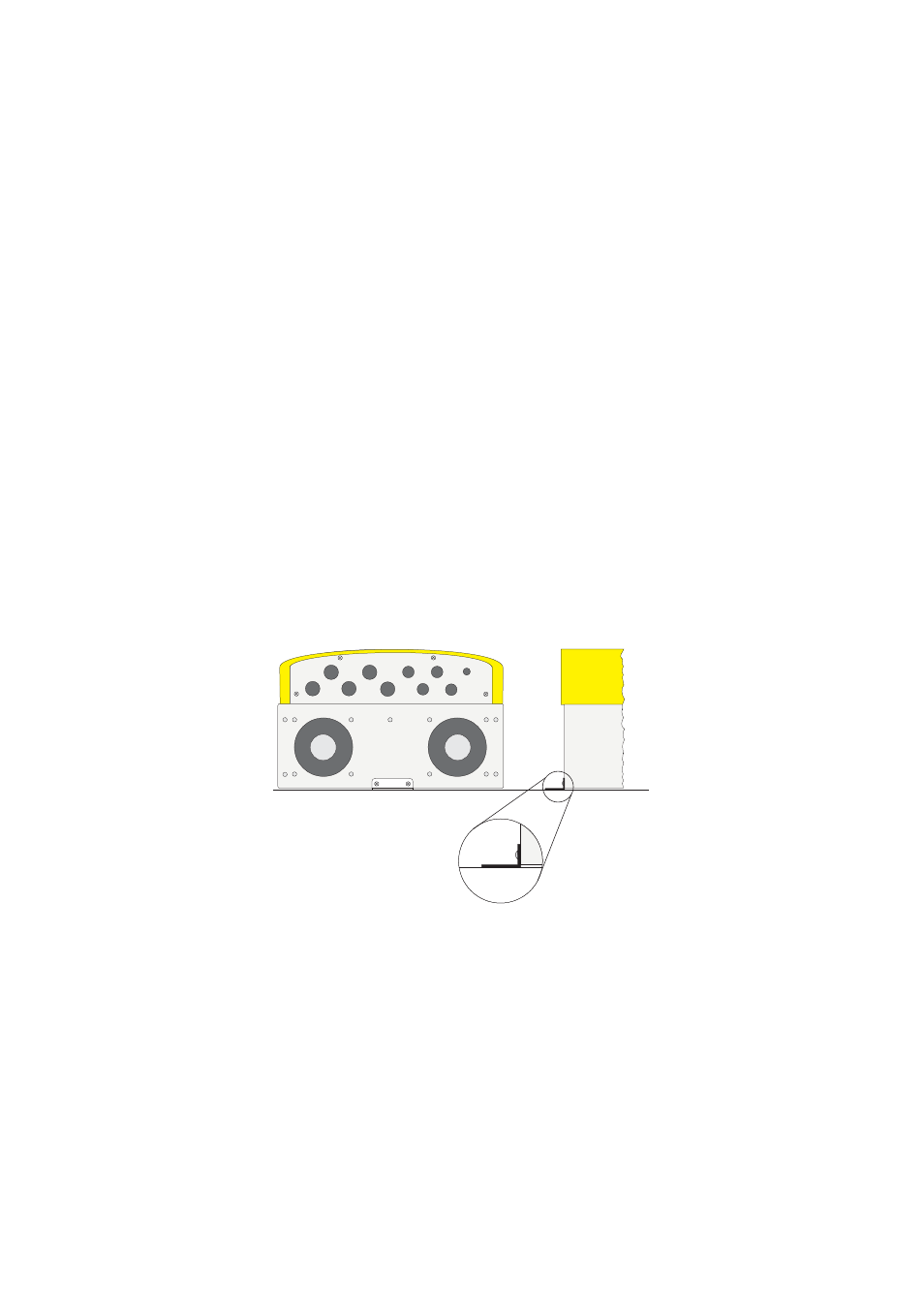

Vue du bas Vue de côté
Mur
Equerre de fixation
avec bride de
montage tournée
vers le bas
