Raccordement électrique SMA Technologie AG
Page 38 SI3324/4248-14:SF2406 Guide d’installation

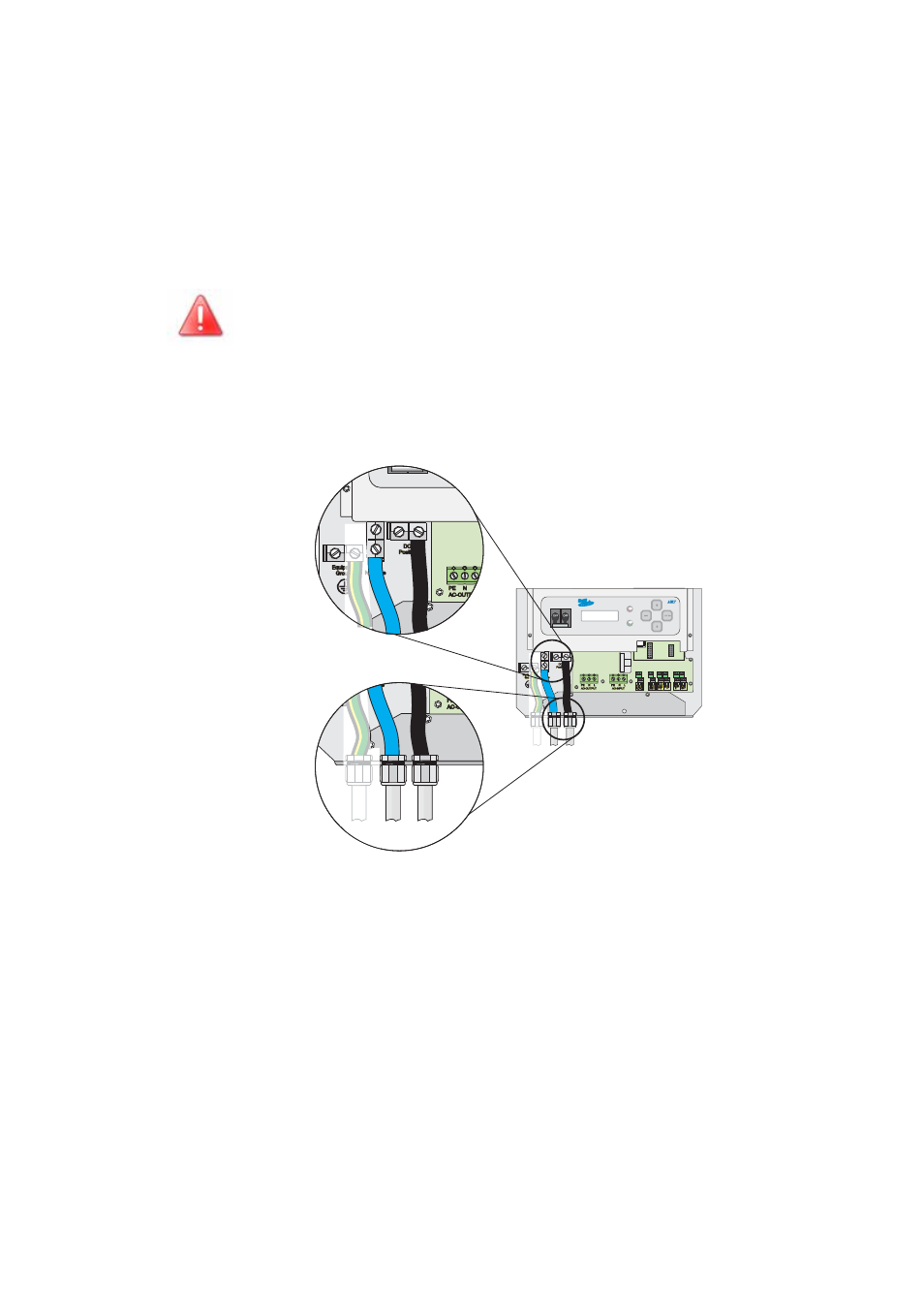

5.2.3 Raccordement
Deux bornes de raccordement « DC négatif » et deux bornes de raccordement « DC
positif » (max. 35 mm²) sont prévues pour le raccordement de la batterie dans le
Sunny Island 3324/4248.
Installez le raccordement DC en respectant l'ordre suivant :
1. Montez un passe-câble à vis à filetage métrique M25 (livrée avec l'appareil)
dans le passage de câble « DC négatif » et « DC positif » (voir schéma
Page 31).
- Pour ce faire, retirez le tampon borgne du passage de câble.
- Placez le passe-câble à vis à filetage métrique dans le passage de câble.
- Vissez le contre-écrou à l'intérieur du boîtier sur le filetage du passe-câble à
vis.
2. Retirez ensuite l'isolation de protection de chaque câble et placez un embout
adapté sur les extrémités dénudées.
Ne raccordez les interrupteurs sectionneurs externes et/ou les
câbles de batterie à la batterie que lorsque tous les travaux
d'installation sont terminés.
Etapes
4 + 5
Etapes
1 + 3, 6
