Raccordement électrique SMA Technologie AG
Page 48 SI3324/4248-14:SF2406 Guide d’installation

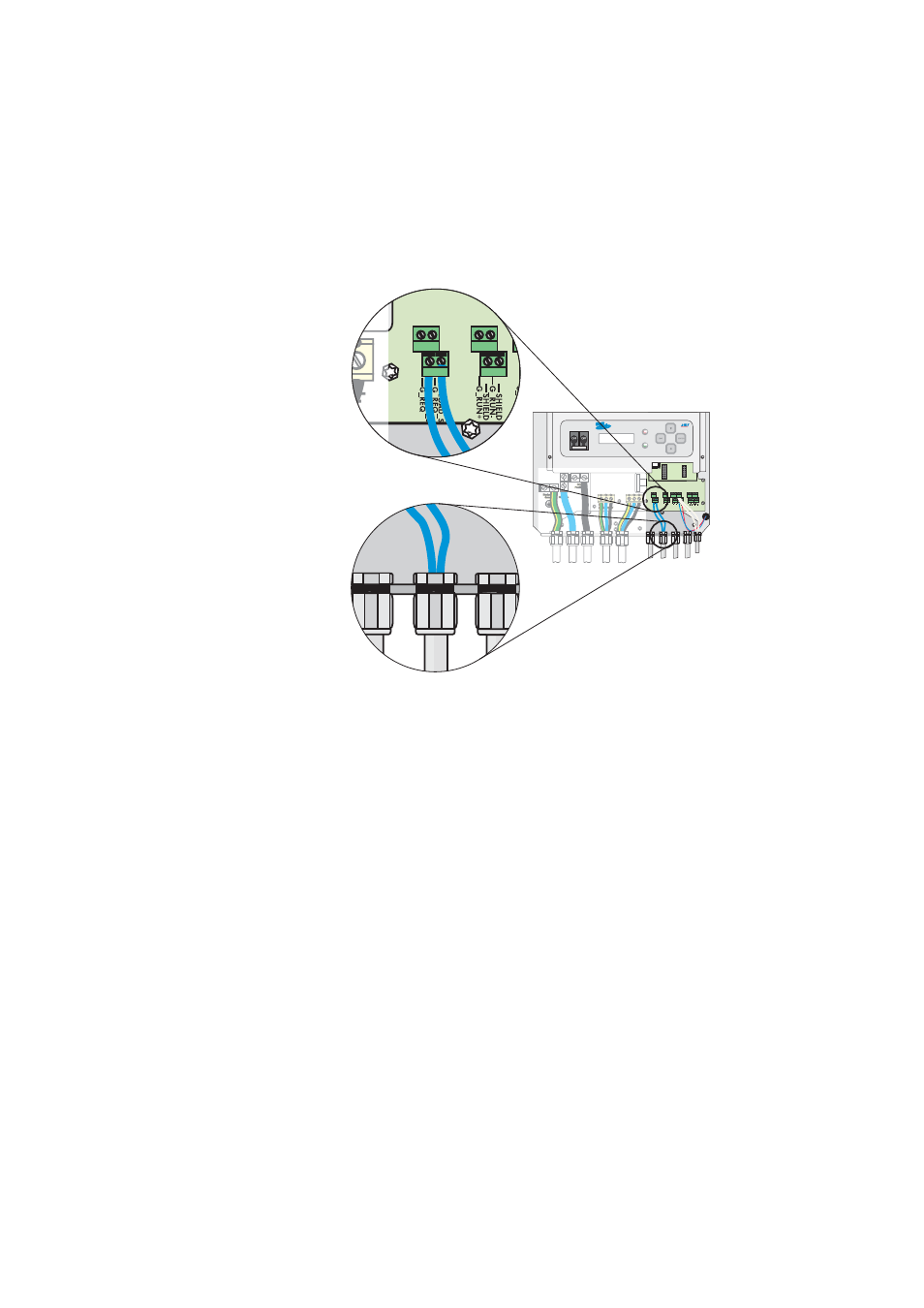

Posez le raccordement au Sunny Island 3324/4248 de la manière suivante :
1. Montez un passe-câble à vis à filetage métrique M20 (livré avec l'appareil)
dans un des passages de câble « Raccordements supplémentaires » (voir
schéma Page 31).
- Retirez le tampon borgne du passage de câble choisi du boîtier.
- Placez le passe-câble à vis à filetage métrique dans le passage de câble.
- Vissez le contre-écrou adapté M20 à l'intérieur du boîtier sur le filetage du
passe-câble à vis.
2. Retirez l'isolation de protection des brins de câble et placez un embout adapté
sur les extrémités dénudées.
3. Faites passer les brins à travers le passe-câble à vis à filetage métrique à
l'intérieur du boîtier du Sunny Island 3324/4248.
4. Insérez un brin muni d'un embout dans la borne de raccordement « Load_S »
et vissez fermement la vis de la borne. Placez ensuite le deuxième brin de la
même manière sur la deuxième borne de raccordement « Load_S ». Le montage
des deux brins se fait indépendamment de la polarité.
5. Vissez ensuite fermement le passe-câble à vis à filetage métrique.
3 2 7 5 Shield CA
N
_ L
C_GND C AN_H FA
N
+
TB
A T2 FAN- TB
A T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R
UN- SHIELD G_R
U N+ LO AD_S G_REQ LO AD_S G_REQ
