SMA
Technologie AG
Raccordement électrique
Guide d’installation
SI3324/4248-14:SF2406
Page 43
5.4
Raccordements supplémentaires
Pour l'installation des raccordements décrits ci-dessous (sonde de température de la
batterie, relais de commande, communication,...), soit des câbles de section
extérieure de 7 mm à 14 mm, soit deux câbles de section extérieure de 6 mm pièce
peuvent être utilisés pour chacun des passages de câble situés au fond du boîtier de
l'appareil.

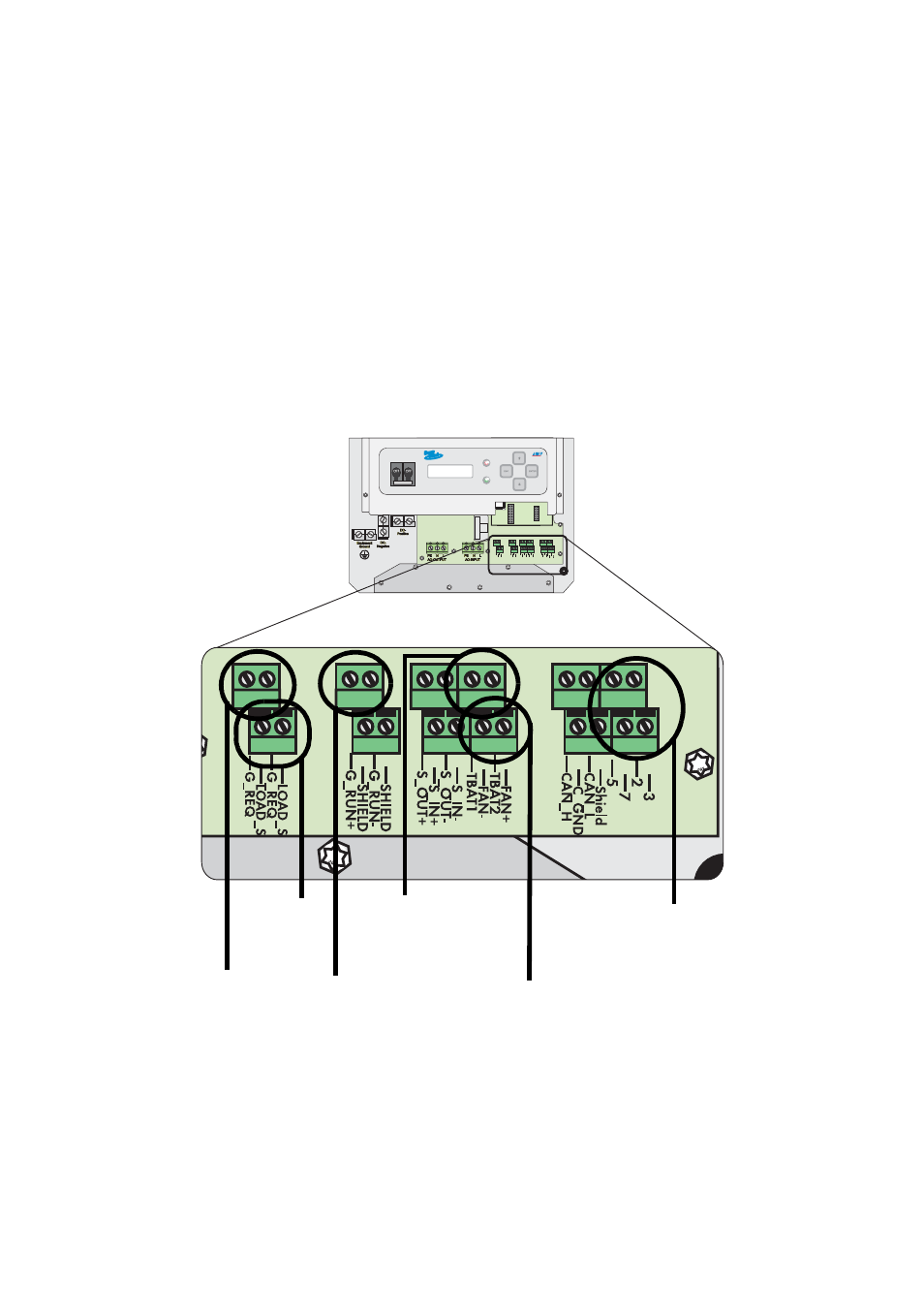

Le schéma suivant donne un aperçu des autres bornes de raccordement. Les deux
borniers pour les raccordements sont placés l'un au dessus de l'autre et décalés.
3
2
7
5
Shield
C
AN_L
C_GND
C
AN_H
FAN+
TB
A
T2
FAN-
TB
A
T1
S_IN-
S_OUT
-
S_IN+
S_OUT+
SHIELD
G_R
UN-
SHIELD
G_R
UN+
LO
AD_S
G_REQ
LO
AD_S
G_REQ
Relais de
commande :
générateur
Relais de
commande :
délestage
brusque
Sonde de
température
de la batterie
Dispositif de ventilation
de l'appareil
Communication :
RS232 ou RS485
Signal de
démarrage du
générateur
