Ouvrir et fermer SMA Technologie AG
Page 56 SI3324/4248-14:SF2406 Guide d’installation

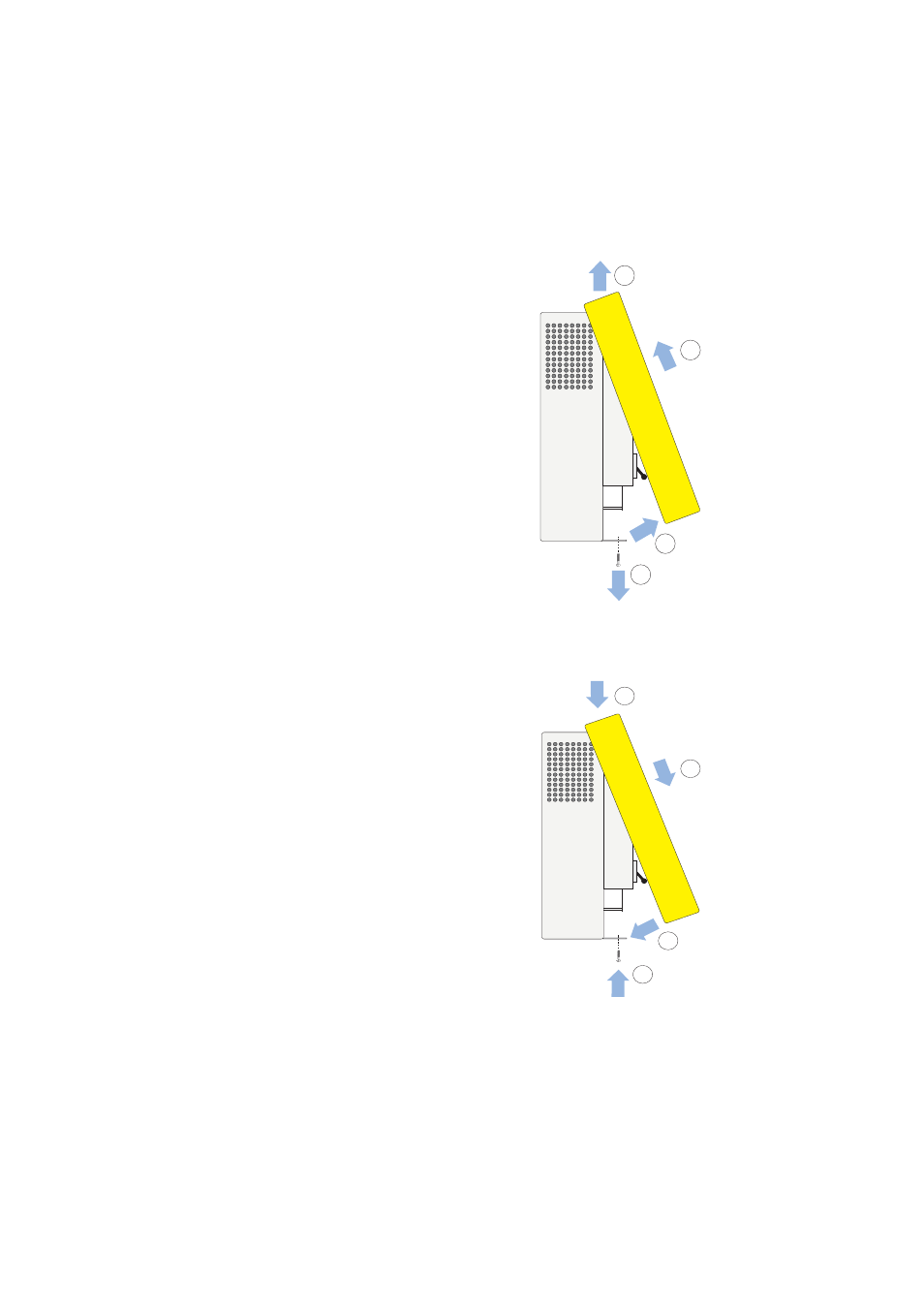

4. Retirez les quatre vis cruciformes (1).
5. Tirez le bas du couvercle du boîtier
doucement vers l'avant jusqu'à ce qu'il se
libère de l'appareil (2).
6. Assurez-vous que le bas du couvercle est
suffisamment éloigné de l'interrupteur DC
afin d'éviter une mise en marche
accidentelle.
7. Poussez ensuite le couvercle du boîtier vers
le haut (3).
8. Retirez le couvercle (4) et le poser pendant
la durée du montage, de l'installation ou de
la réparation dans un endroit sûr.
6.2 Fermeture de l'appareil
Vérifiez avant de monter le couvercle du boîtier
du Sunny Island 3324/4248 si tous les câbles ont
été correctement posés et si tous les outils ont été retirés du boîtier (voir chapitre 5
« Raccordement électrique » (Page 31)).
1. Placez le couvercle en biais et accrochez-le à la
partie supérieure du boîtier (1).
2. Poussez ensuite le couvercle du boîtier avec
une légère pression vers le bas (2) et vers
l'arrière contre le boîtier (3).
3. Fixez le couvercle du boîtier à l'aide des quatre
vis cruciformes (voir schéma Page 55) au
Sunny Island 3324/4248 (4). Serrez les vis de
fixation uniformément.
1
2
3
4
1
2
3
4
