Raccordement électrique
Guide d’installation
SI3324/4248-14:SF2406
Page 51

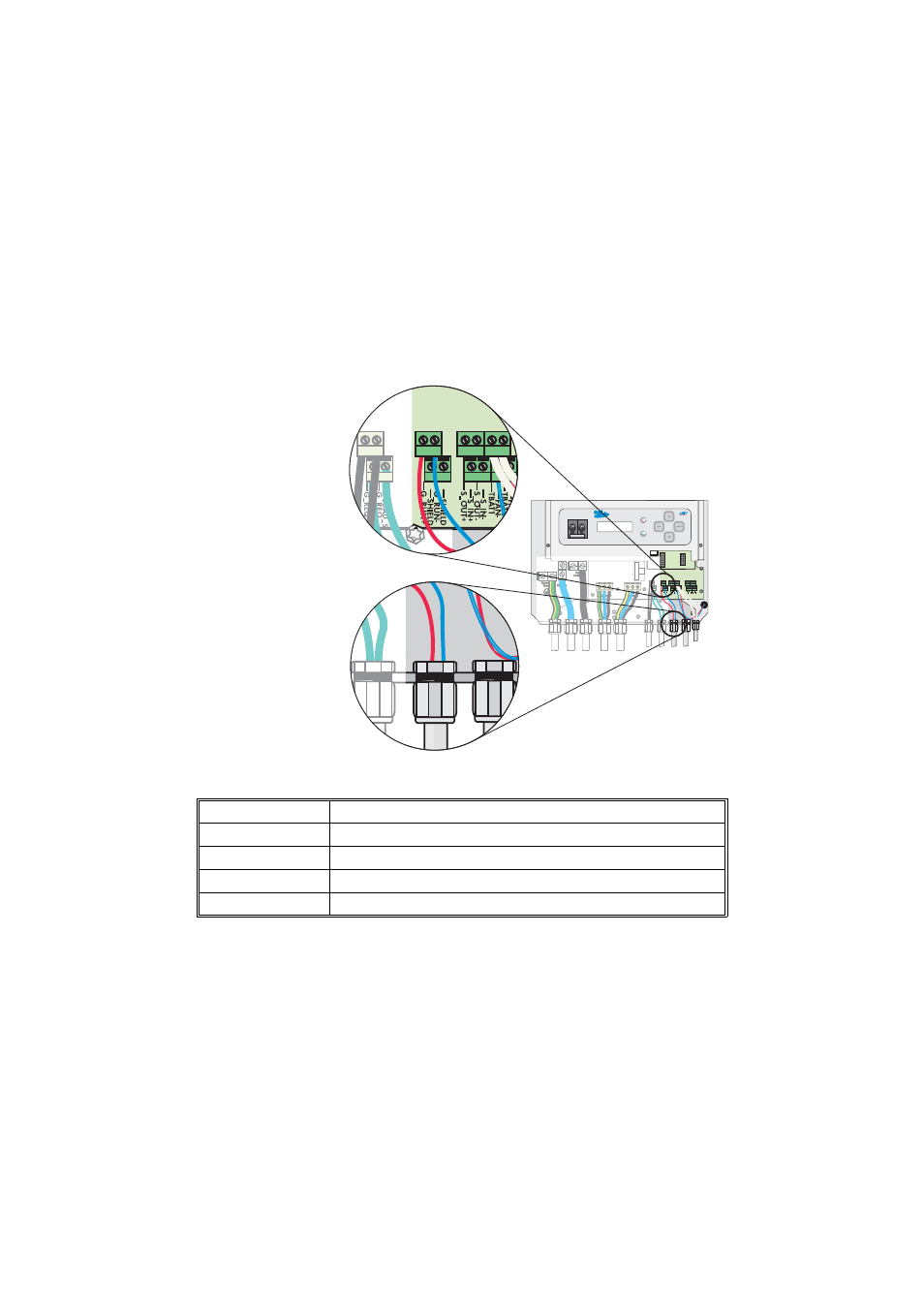

5.4.5 Démarrage d'un générateur avec GenMan
Le Sunny Island 3324/4248 peut, par le biais du gestionnaire de générateur
disponible en option (GenMan), également mettre en marche des générateurs
équipés de plus d'un contact de démarrage. Une fois le générateur démarré, le
GenMan confirme son bon fonctionnement en transmettant un signal aux
raccordements G_Run du Sunny Island 3324/4248.
.
Lors de l'installation, assurez-vous de la bonne polarité des raccordements :
• Raccordez la sortie négative Gen Ready– du GenMan avec la borne de
raccordement G-RUN– du Sunny Island 3324/4248.
• Raccordez la sortie positive Gen Ready+ du GenMan avec la borne G-Run+ du
Sunny Island 3324/4248.
Raccordement
Fonction
SHIELD
Blindage
G_RUN–
Raccordé à Gen Ready– du GenMan
BLINDAGE
Blindage
G_RUN +
Raccordé à Gen Ready+ du GenMan
3
2
7
5
Shield
CA
N
_
L
C_GND
CA
N
_
H
FA
N
+
TB
A
T2
FAN-
TB
A
T1
S_IN-
S_OUT
-
S_IN+
S_OUT+
SHIELD
G_R
U
N-
SHIELD
G_R
U
N+
LO
AD_S
G_REQ
LO
AD_S
G_REQ
