SMA Technologie AG Raccordement électrique
Guide d’installation SI3324/4248-14:SF2406 Page 41
5.3.2 Sortie AC
La distribution secondaire du réseau en îlotage (par ex. : générateur PV (Sunny Boy),
centrale éolienne (Windy Boy, consommateurs) est raccordée à la sortie AC (AC
Output) du Sunny Island 3324/4248. Si une protection de chacun des circuits de
consommateurs est souhaitée, utiliser le dispositif de protection automatique avec 16
A max. à caractéristique B. En cas de court-circuit, le Sunny Island 3324/4248 peut
encore déclencher ce dispositif :
1. Montez un passe-câble à vis à filetage métrique M25 (livré avec l'appareil)
dans le passage de câble « Sortie AC » (voir schéma Page 31).
- Retirez le tampon borgne du passage de câble.
- Placez le passe-câble à vis à filetage métrique dans le passage de câble.
- Vissez le contre-écrou à l'intérieur du boîtier sur filetage du passe-câble à vis.
2. Retirez l'isolation de protection des trois brins de câble et placez un embout
adapté sur les extrémités dénudées.
3. Faites passer le câble tripolaire à travers le passe-câble à vis à filetage métrique
à l'intérieur du boîtier du Sunny Island 3324/4248.
4. Montez les trois brins PE, N et L de la sortie AC l'un après l'autre. Insérez le brin
approprié dans la borne de raccordement respective « AC Output » PE, N ou
L et vissez fermement la vis de cette borne (couple 2,0 Nm à 4,0 Nm).
5. Lorsque les trois raccordements ont été effectués, vissez fermement le passe-
câble à vis à filetage métrique.

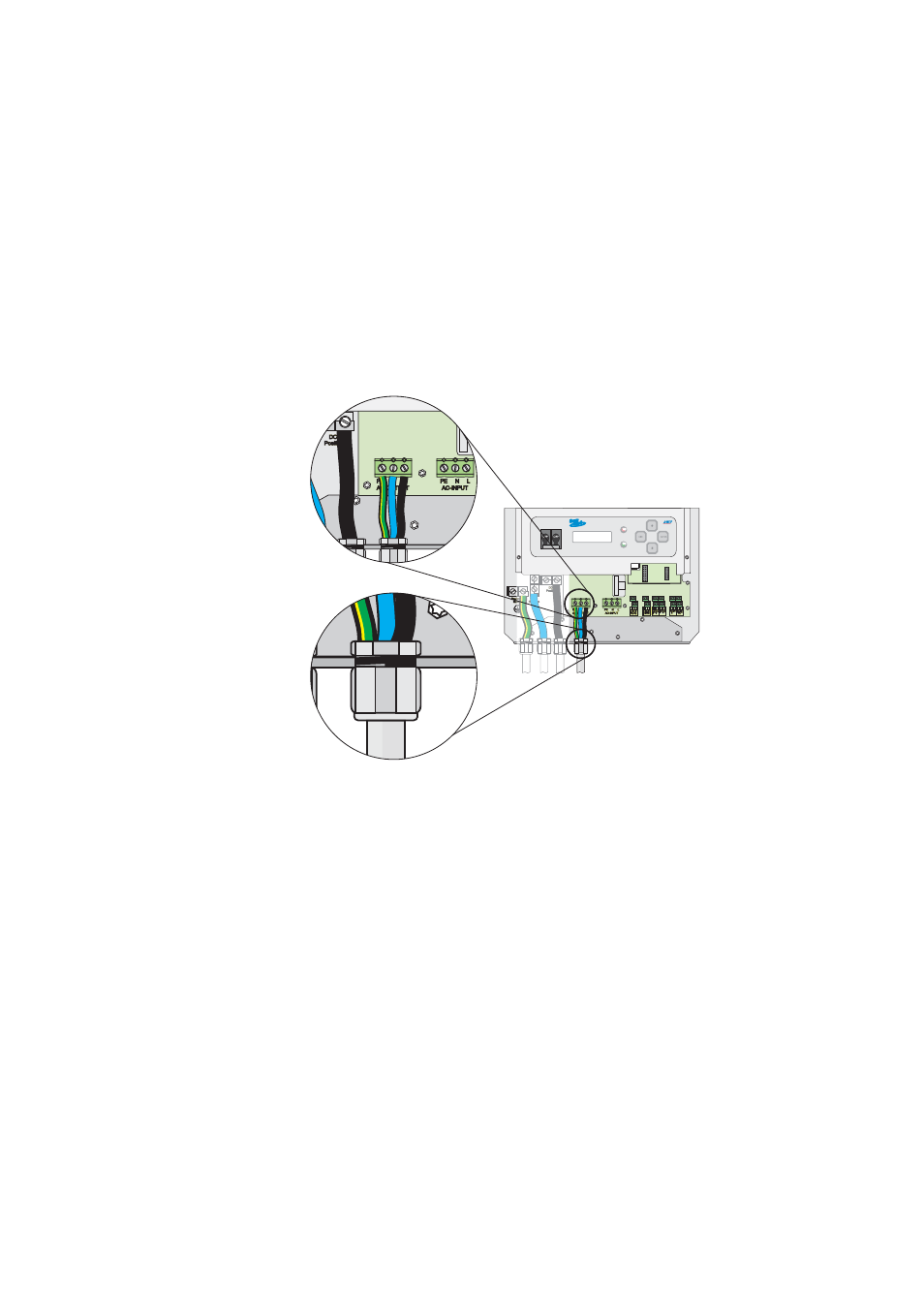

Etapes
1 + 3, 5.
Etape 4.
