Page 122 SI3324/4248-14:SF2406 Guide d’installation
13.3 Frequency Shift Power Control (FSPC)
Ce chapitre décrit le fonctionnement de la « régulation de la puissance par la
fréquence » (Frequency Shift Power Control - FSPC).
Si des onduleurs Sunny Boy sont raccordés au réseau en îlotage du côté sortie AC,
il faut que le Sunny Island 3324/4248 puisse en limiter la puissance de sortie. Ceci
est le cas par ex. lorsque la batterie du Sunny Island 3324/4248 est entièrement
chargée et lorsque la puissance (solaire) générée par le générateur PV excède le
besoin de puissance des consommateurs raccordés.
Afin que l'énergie excédentaire ne surcharge pas la batterie, le Sunny Island 3324/
4248 tient compte de la situation en modifiant la fréquence à la sortie AC. Cette
modification de fréquence est analysée par le Sunny Boy. Dès que la fréquence du
réseau augmente et dépasse une valeur définie « Fac-Start delta », le Sunny Boy
limite sa puissance en conséquence.

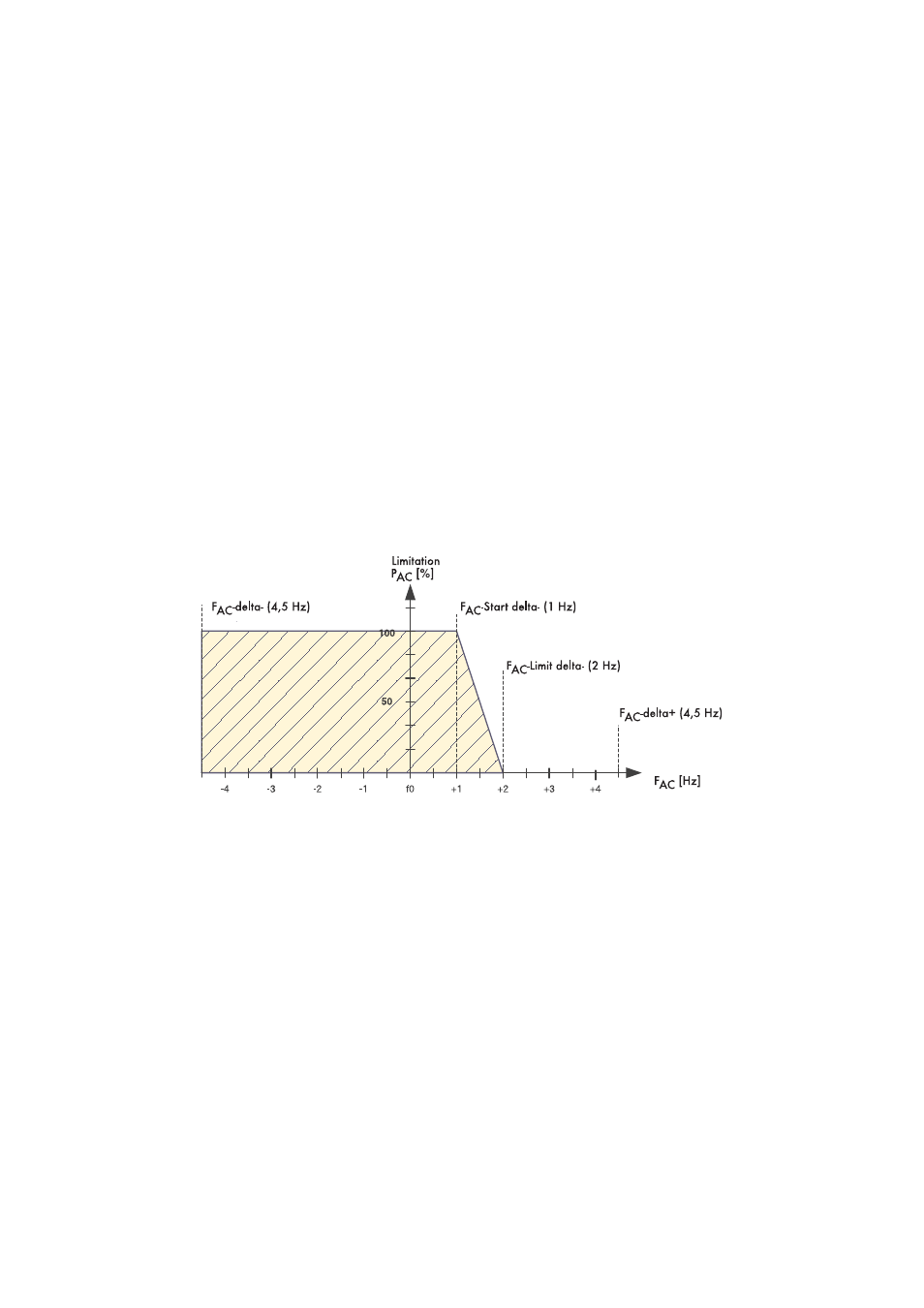

Cette fonction est représentée dans le schéma suivant :
L'augmentation de la fréquence est de 5 Hz maximum, à partir de la fréquence
nominale f
0
.
Si la FSPC est activée et le générateur du réseau en îlotage est en marche, c'est le
générateur qui impose la fréquence et les Sunny Boys réagissent à certaines
modifications de fréquence du générateur. En principe, les générateurs fonctionnent
à 50 Hz en charge. Les Sunny Boys injecteront, par conséquent dans la majorité des
cas, toute leur puissance dans le réseau en îlotage, même lorsque le générateur est
en service.
