SMA Technologie AG Gestion des batteries
Guide d’installation SI3324/4248-14:SF2406 Page 109
4. Evaluez l'état de la batterie par l'intersection des deux droites dans le système
de coordonnées.
A cet égard, voir les quatre exemples suivants :
Le Sunny Island 3324/4248 compare continuellement les valeurs actuelles de
courant et de tension de la batterie avec les courbes caractéristiques. Pour qu'un
changement de l'état de la batterie ait lieu, il faut que les valeurs comparées soient
inférieures à la courbe caractéristique pendant un certain temps. En cas de courant
de décharge très faible (< 0,5 A/100 Ah), la bascule est retardée de 30 minutes.
Pour un courant de décharge de 0,5 A/100 Ah à 2 A/100 Ah, le retardement n'est
plus que de six minutes, tandis que pour des courants de décharge > 2 A/100 Ah,
il suffit que les valeurs de tension et de courant mesurées restent sous la courbe
caractéristique pour une durée de 2 minutes.

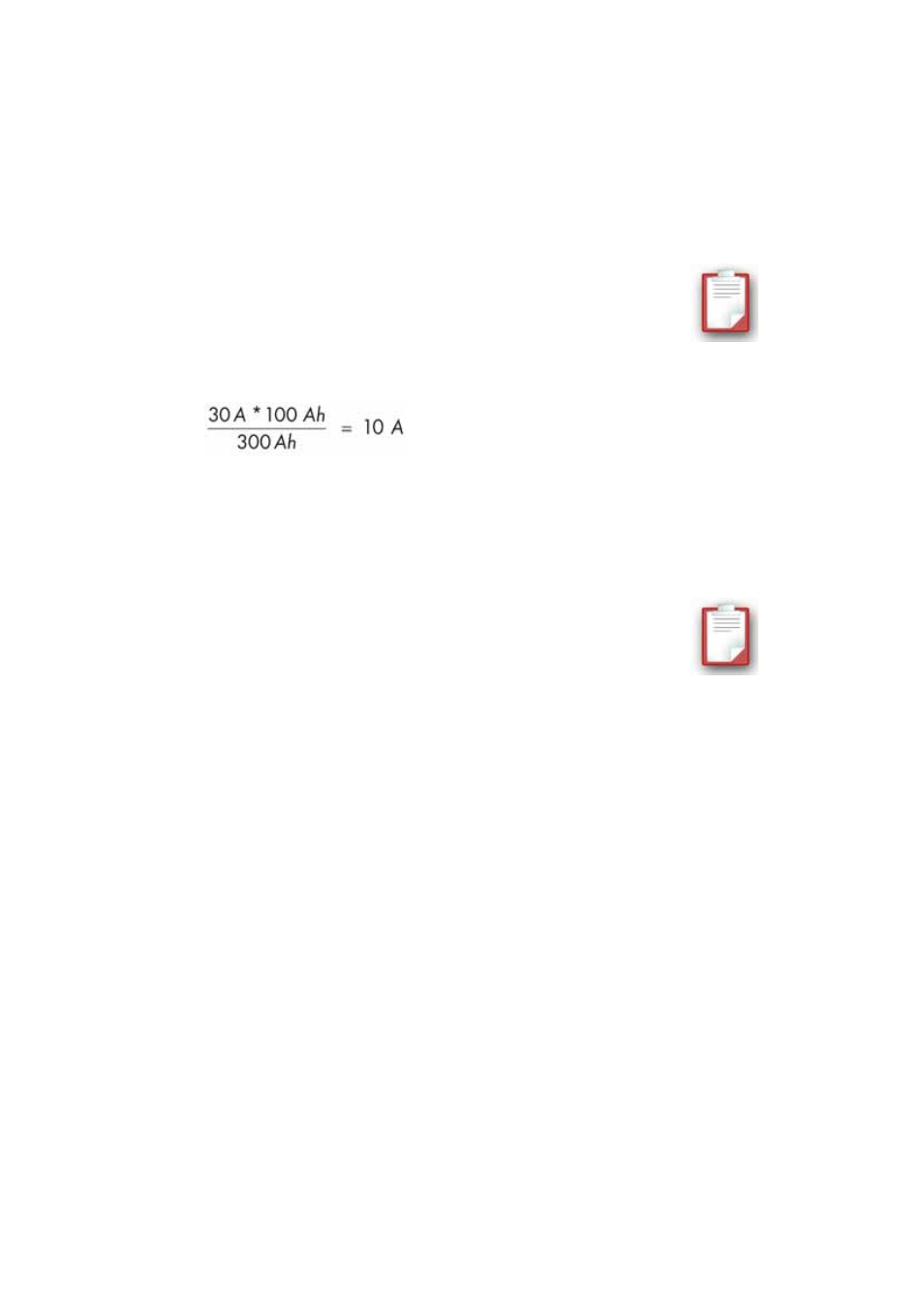

Courant de batterie rapporté à 100 Ah :
La batterie a une capacité de 300 Ah.
Le paramètre « 12-2 BatCurrent » indique une valeur de 30 A.
Afin de pouvoir calculer l'état de la batterie à l'aide du graphique (voir ci-
dessus), faites le rapport de ce courant de batterie (30A) sur 100 Ah.
Le courant de batterie affiche une valeur de 10 A par 100 Ah.
1: La valeur mesurée est 1,95 V, le courant de la batterie est de 14 A/100Ah :
L'état de la batterie est « Normal ».
2: La valeur mesurée est 1,93 V, le courant de la batterie est de 11,5 A/
100Ah : L'état de la batterie indique « Warning », le générateur a été
démarré, si la décharge se poursuit, des consommateurs seront coupées.
3: La valeur mesurée est 1,92 V, le courant de la batterie est de 10 A/100Ah :
L'état de la batterie indique « Low », des consommateurs ont été coupés, si
la décharge continue, le Sunny Island 3324/4248 basculera en mode veille
« Standby ».
4: La valeur mesurée est 1,90 V, le courant de la batterie est de 8 A/100Ah :
L'état de la batterie indique « Critical », le Sunny Island 3324/4248 est en
mode veille « Standby »
