Raccordement électrique SMA Technologie AG
Page 42 SI3324/4248-14:SF2406 Guide d’installation
5.3.3 Entrée AC
La distribution secondaire du générateur ou du réseau public doit être raccordée à
l'entrée AC (AC Input) du Sunny Island 3324/4248. Effectuez les raccordements
électriques de l'entrée AC en respectant l'ordre suivant :
1. Montez un passe-câble à vis à filetage métrique M25 (livré avec l'appareil)
dans le passage de câble « Entrée AC » (voir schéma Page 31).
- Retirez le tampon borgne du passage de câble.
- Placez le passe-câble à vis à filetage métrique dans le passage de câble.
- Vissez le contre-écrou à l'intérieur du boîtier sur le filetage du passe-câble à
vis.
2. Retirez l'isolation de protection des trois brins de câble et placez un embout
adapté sur les extrémités dénudées.
3. Faites passer le câble tripolaire à travers le passe-câble à vis à filetage métrique
à l'intérieur du boîtier du Sunny Island 3324/4248.
4. Montez les trois brins PE, N et L de l'entrée AC l'un après l'autre. Insérez le brin
approprié dans la borne de raccordement respective « AC Input » PE, N ou L
et vissez fermement la vis de cette borne (couple 2,0 Nm à 4,0 Nm).
5. Lorsque les trois raccordements ont été effectués, vissez fermement le contre-
écrou du passe-câble à vis à filetage métrique.

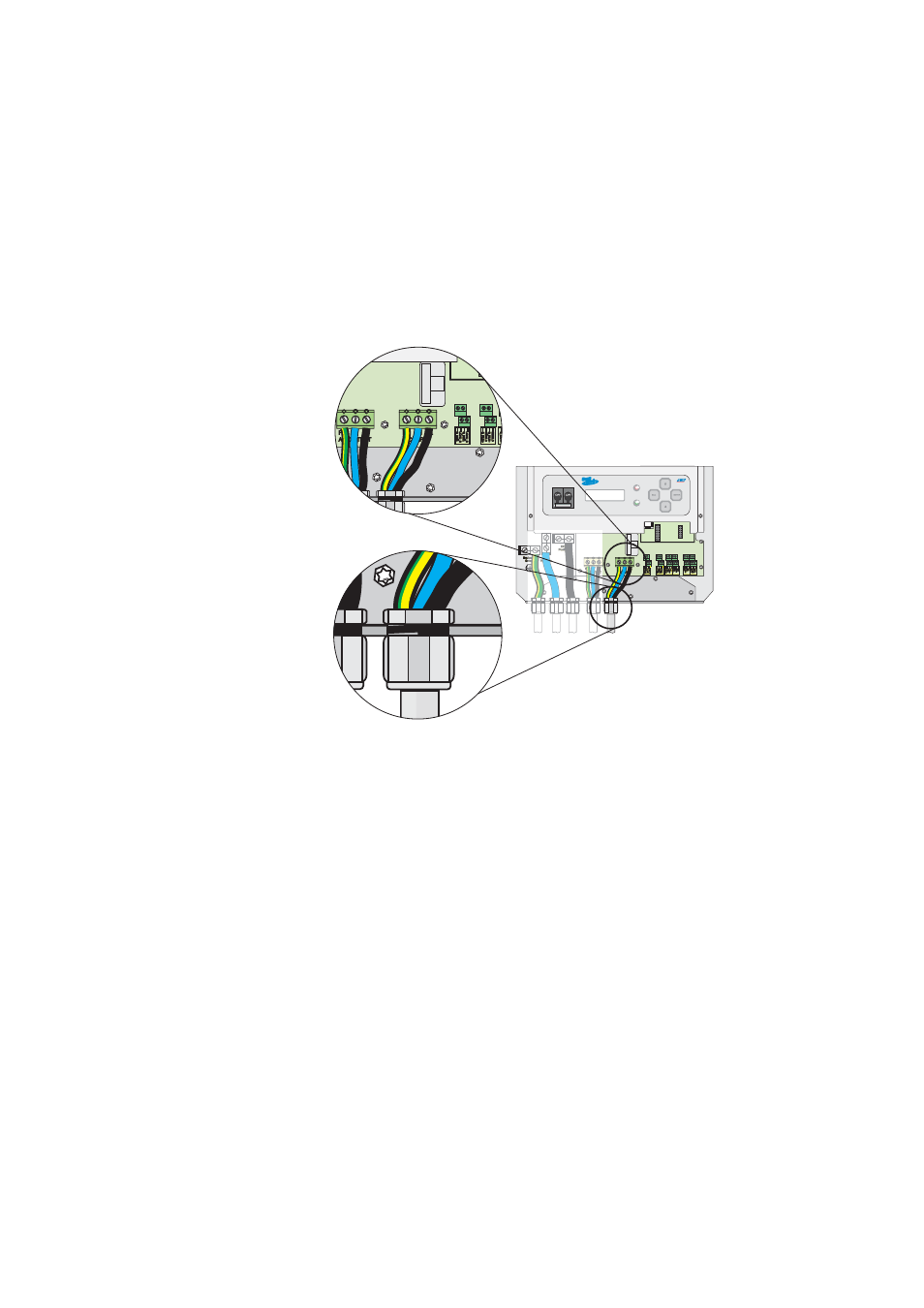

Etape 4.
Etapes
1 + 3, 5.
