SMA Technologie AG L'interface de communication
Guide d’installation SI3324/4248-14:SF2406 Page 127
9. Branchez le cavalier (E) conformément au plan de raccordement du dispositif
de raccordement. Le tableau figurant au chapitre suivant 15.2 « Fonctions des
cavaliers » (Page 127) donne un aperçu des fonctions du cavalier.
10. Placez l'interface de communication sur la platine (F).
11. Fermez le Sunny Island 3324/4248 comme décrit au chapitre 6.2 « Fermeture
de l'appareil » (Page 56).
15.2 Fonctions des cavaliers

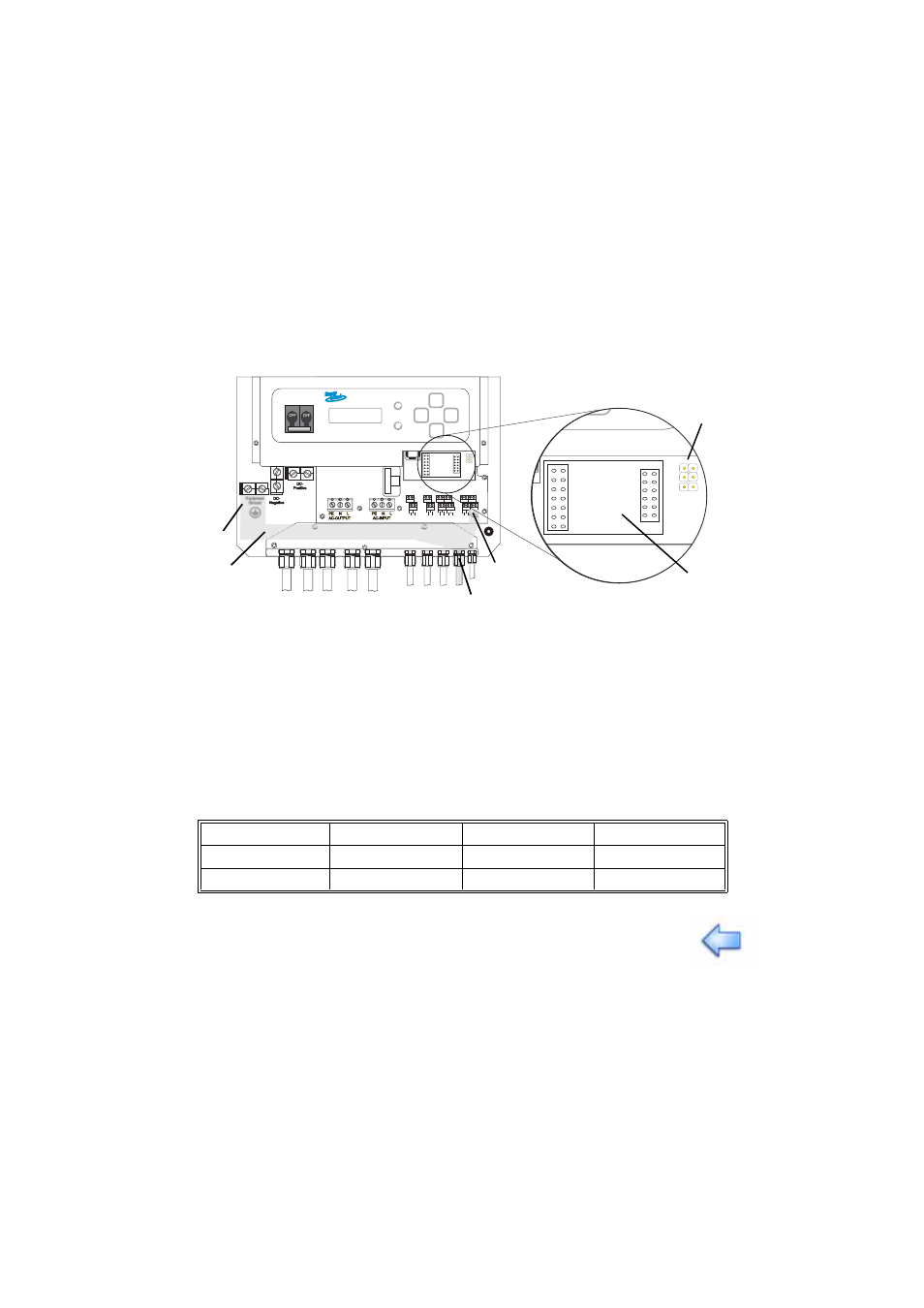

A Passages de câble au fond du boîtier du Sunny Island 3324/4248
B Chemin du câble (surface grisée)
C Raccordement PE
D Bornes à vis pour le raccordement des câbles de communication
E Emplacement de cavalier
F Emplacement de l'interface
Cavalier A Cavalier B Cavalier C
RS232 - - -
RS485 Terminaison Polarisation 1 Polarisation 2
Une description détaillée des fonctions des cavaliers figure dans la
documentation relative au dispositif de communication.
3 2 7 5 Shield C AN_L C_GND CA
N
_ H
FA
N
+
TB
A
T2 FA
N
-
TB
A
T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R
UN- SHIELD G_R
U N+
LO
A
D _ S
G_REQ LO
A
D _ S
G_REQ
A
B
C
F
D
E
C
A
B
