SMA Technologie AG Gestion des batteries
Guide d’installation SI3324/4248-14:SF2406 Page 107

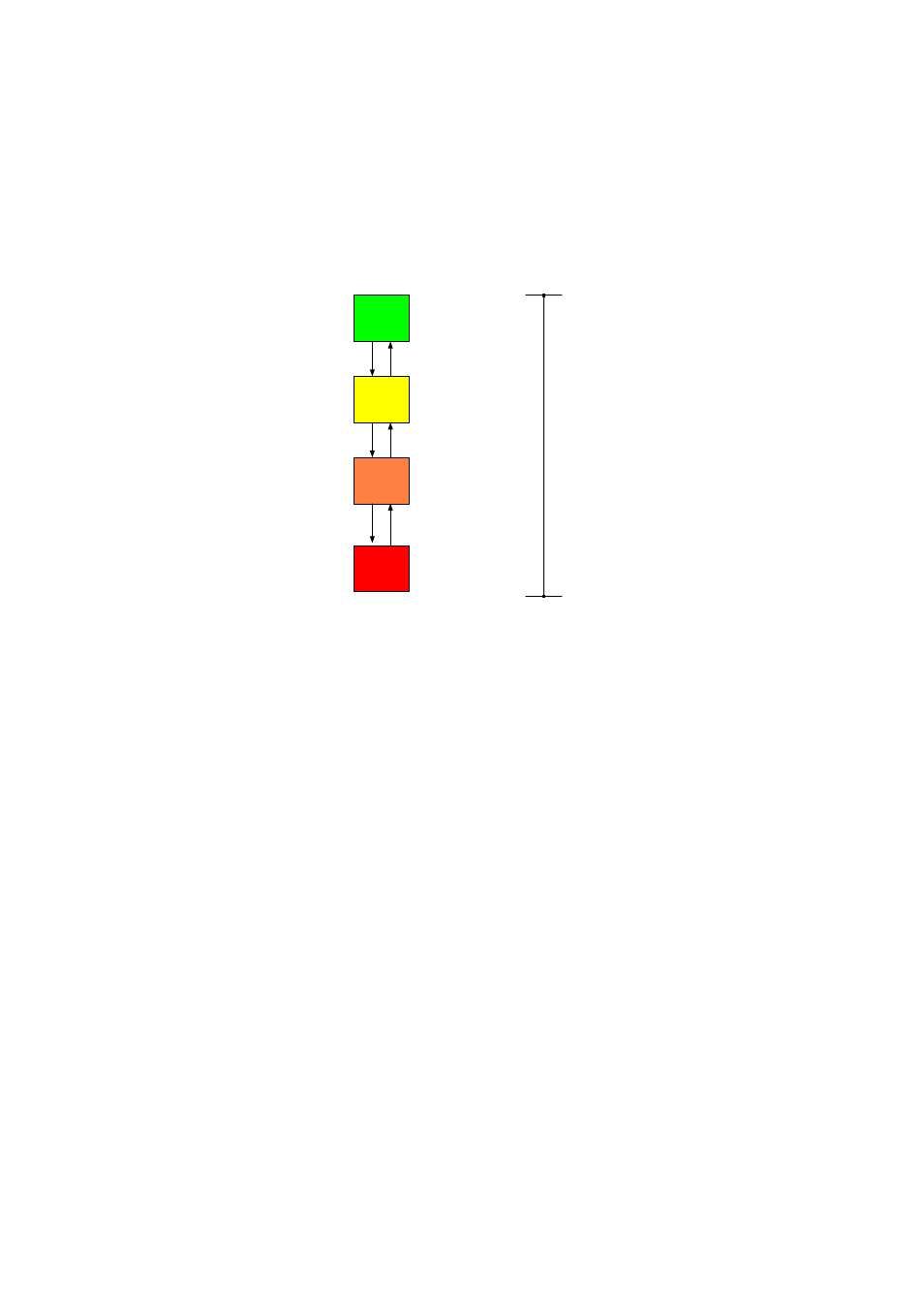

Le schéma suivant montre les quatre états de batterie :
Dans le cadre de la protection contre les décharges profondes, le Sunny Island
3324/4248 analyse la tension, le courant de la batterie et le temps pour détecter les
décharges profondes mais aussi pour minimiser les coupures d'urgence par erreur.
Tant que le Sunny Island 3324/4248 n'a pas détecté de décharge profonde, l'état
de la batterie (BatState) reste sur « Normal ».
Cependant, dès que le premier seuil de décharge profonde est atteint, le Sunny
Island 3324/4248 bascule à l'état « Warning ». Celui-ci peut être utilisé pour
démarrer un générateur.
Si la batterie continue d'être déchargée en dépit de l'avertissement, l'état de la
batterie passe au prochain niveau de décharge « Low ». Ce niveau peut être utilisé,
par le biais du contact de relais du Sunny Island 3324/4248, pour couper tous ou
une partie des consommateurs (paramètre « 40-6 LoadShedding«» sur « On »; voir
chapitre 8.6 « Réglage délestage brusque automatique » (Page 80)).
Si ceci n'est pas fait, et si la batterie continue à se décharger, l'état de la batterie
passe au troisième niveau de décharge « Critical ».
Si à ce niveau, aucun courant de chargement n'alimente la batterie dans les cinq
minutes suivant l'avertissement, le Sunny Island 3324/4248 bascule
automatiquement en mode « Standby » afin d'éviter une décharge profonde plus
grave.
Normal
Warning
(Start
Generator)
Low
(Load
Shedding)
Critical
(Shut
down)
BatVoltage, BatCurrent >
SocLim1
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim2
for t > 15 minutes
BatVoltage, BatCurrent >
SocLim3
for t > 15 minutes
or charge current
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
BatVoltage, BatCurrent <
SocLim1
for t > 2/6/30 minutes
and no charging current
BatVoltage, BatCurrent <
SocLim2 for t > 2/6/30
minutes
100 %
SocLim1
SocLim2
SocLim3
0 %
