4.1.4 Espaces minimaux à maintenir dégagés
L'air s'introduit dans le Sunny Island 3324/4248 par la base du boîtier, circule à
travers l'appareil et s'échappe par les fentes d'aération latérales au dessus du
boîtier.
Afin d'assurer une aération suffisante, respectez lors du montage un espace minimal
de 20 cm de chaque côté du Sunny Island 3324/4248 et un espace minimal de 10
cm au dessus de l'appareil.
Tous les câbles sortent à la base du boîtier. Par conséquent, pour ce faire, il est
impératif de respecter un espace minimum de 30 cm.
Pour faciliter l'utilisation des commandes et la lecture de l'affichage, montez le Sunny
Island 3324/4248 de manière à ce que la fenêtre d'affichage soit au niveau des
yeux, en respectant un espace minimum de 50 cm devant l'appareil. Un espace
minimum de 10 cm doit être impérativement respecté au dessus de l'appareil pour
monter le couvercle du boîtier.

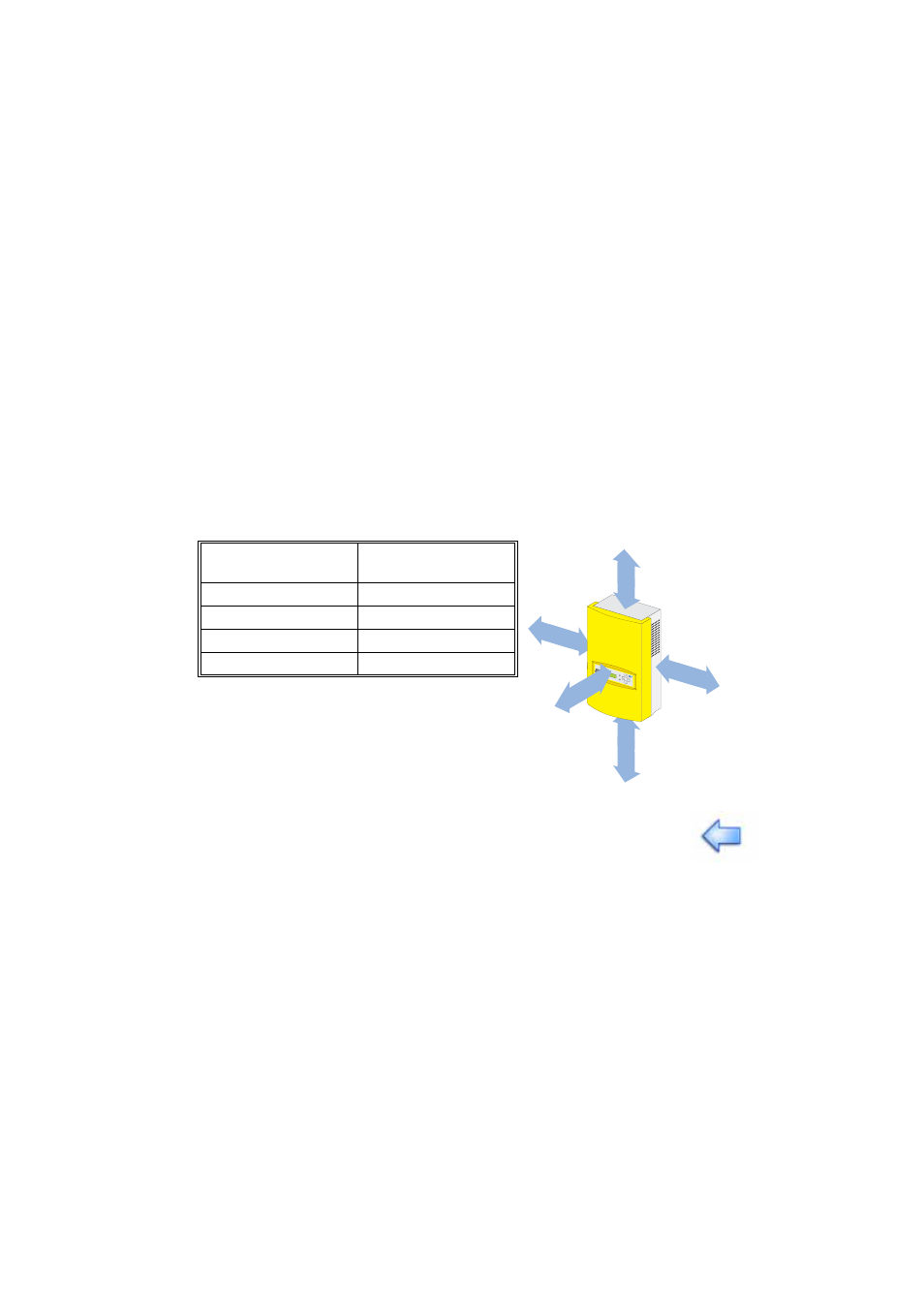

Espaces minimaux à
maintenir dégagés
Sur les côtés 20 cm
Vers le haut 10 cm
Vers le bas 30 cm
Vers l'avant 10 cm
En cas de montage du Sunny Island 3324/4248 dans des locaux exigus,
assurez-vous de la bonne aération de ces derniers. Pendant son
fonctionnement, l'appareil produit de la chaleur qui doit être évacuée.
