Raccordement électrique SMA Technologie AG
Page 34 SI3324/4248-14:SF2406 Guide d’installation
L'installation du raccordement à la terre se fait en 5 étapes :
1. Montez un passe-câble à vis à filetage métrique M25 (livré avec l'appareil)
dans le passage de câble « Raccordement à la terre » (voir schéma Page 31).
- Retirez le tampon borgne du passage de câble.
- Placez le passe-câble à vis à filetage métrique dans l'ouverture du boîtier.
- Vissez le contre-écrou à l'intérieur du boîtier sur le filetage du passe-câble à
vis.
2. Retirez l'isolation de protection du câble et placez un embout adapté sur
l'extrémité dénudée.
3. Faites passer le câble de mise à la terre à travers le passe-câble à vis à filetage
métrique à l'intérieur du boîtier du Sunny Island 3324/4248.
4. Insérez le câble muni de l'embout dans la borne de raccordement prévue pour
la mise à la terre et vissez fermement la vis (couple : 4,0 Nm à 5,7 Nm).
5. Vissez ensuite fermement le passe-câble à vis à filetage métrique.

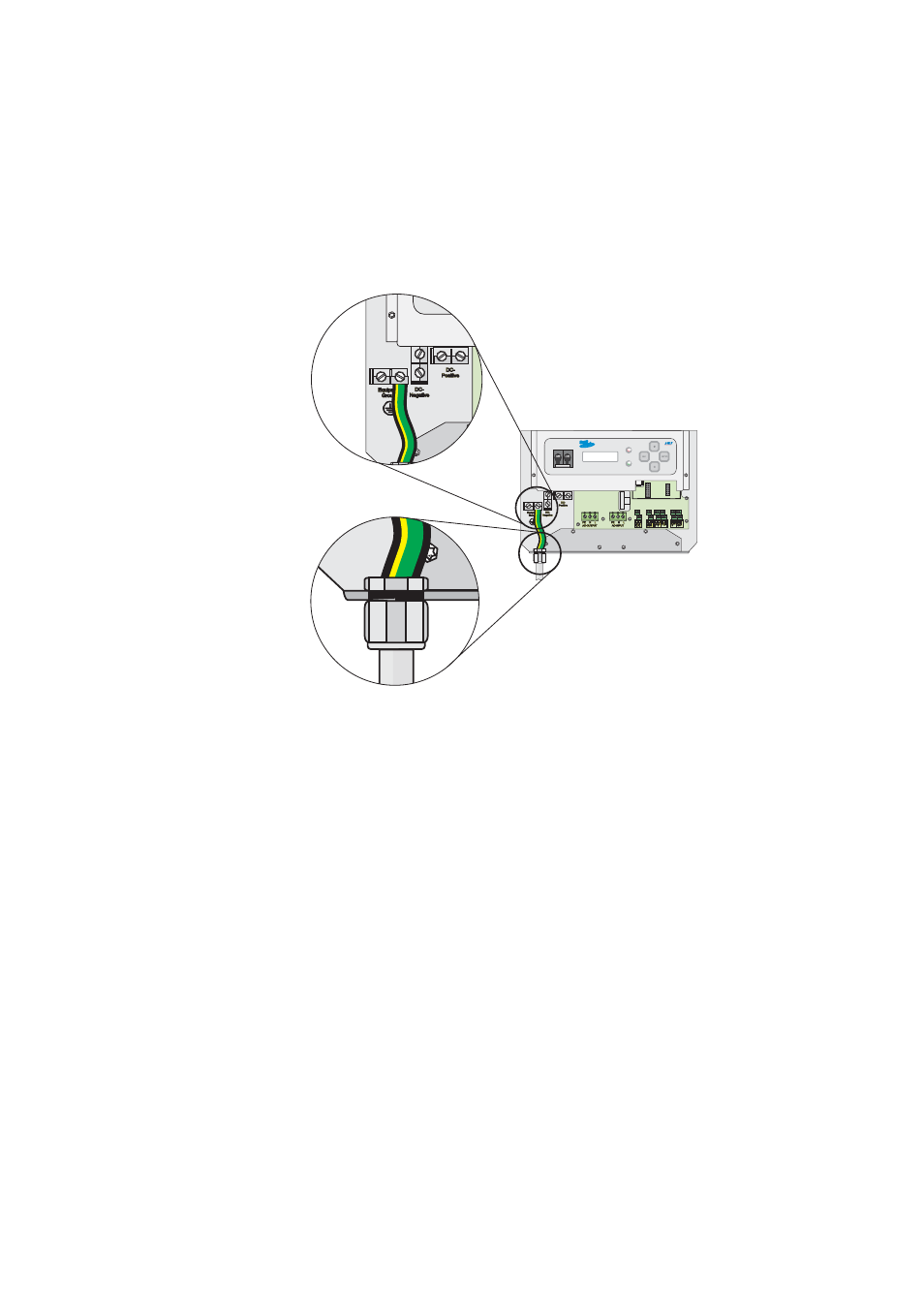

Etapes
1 + 3, 5.
Etape 4.
