4.2.2 Support mural

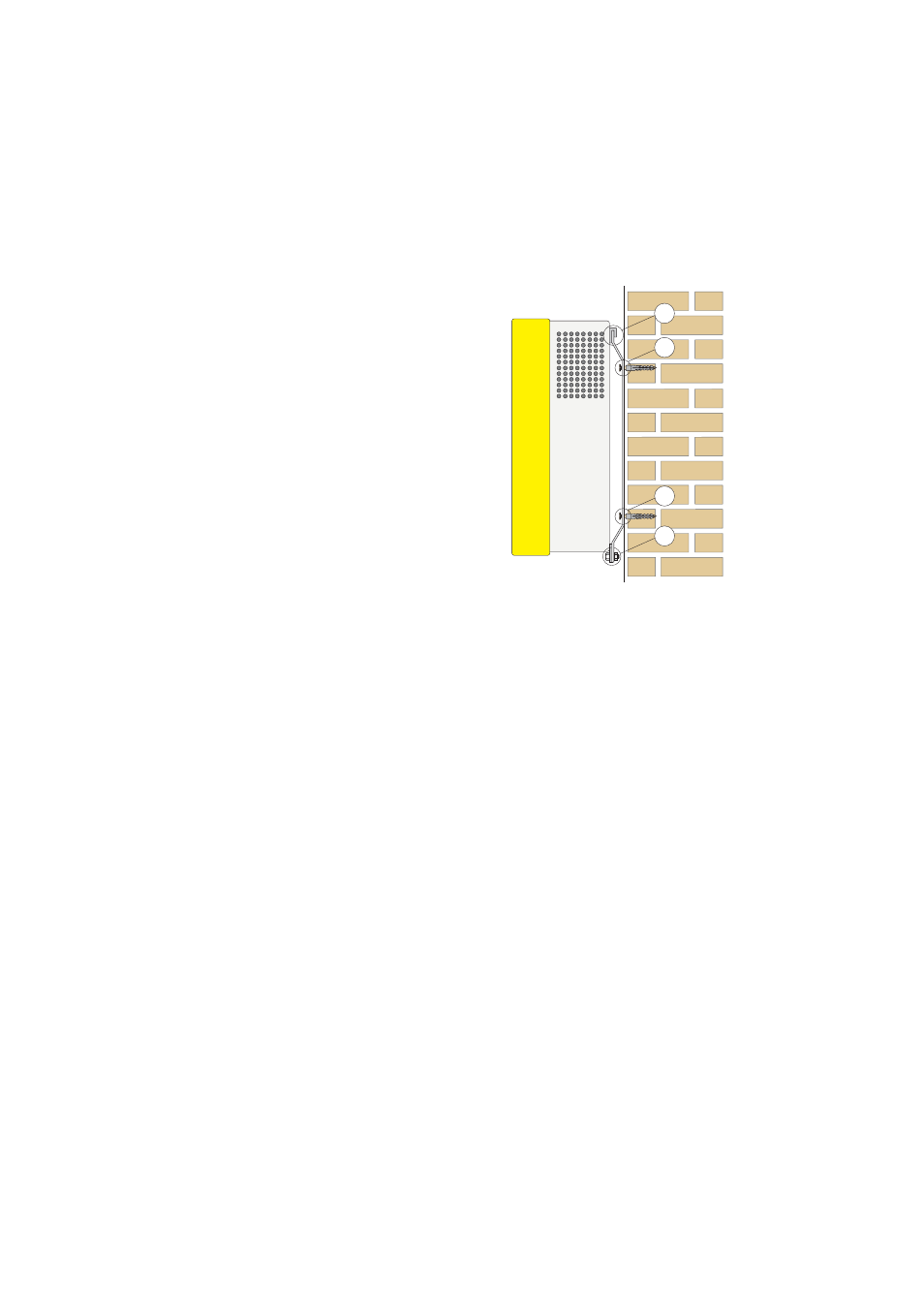

1. Mettez en place la fixation murale (1).
Pour marquer les repères des trous de
perçage au mur, utilisez le support mural
comme gabarit.
2. Accrochez maintenant le Sunny Island
3324/4248 au moyen des pattes de
fixation supérieures au support mural (2)
de façon à ce qu'il ne puisse plus
bouger.
3. Sécurisez le Sunny Island 3324/4248
de manière à ce qu'il ne puisse pas se
décrocher du support mural en vissant
l'équerre de fixation (voir chapitre 4.2.1
« Equerre de fixation sur le fond du
boîtier » (Page 29)) avec la vis livrée
M6 x 10 mm dans le trou fileté (3) situé
au bas du support mural.
4. Vérifiez que Sunny Island 3324/4248
soit bien fixé.
