Gestion des batteries SMA Technologie AG
Page 108 SI3324/4248-14:SF2406 Guide d’installation
Si au cours des 30 minutes qui suivent la tension de la batterie ne se remet pas à
augmenter, le Sunny Island 3324/4248 se coupe complètement. Une coupure
complète de l'appareil se traduit par un dispositif de protection automatique DC
activé, une fenêtre d'affichage foncée et l'absence de tension aux bornes de sortie
AC.
Après une coupure complète, le Sunny Island 3324/4248 ne peut être démarré que
manuellement (voir chapitre 9.5 « Remise en service » (Page 86)).
Les caractéristiques de la tension du courant de la batterie au plomb sont
représentées dans le Sunny Island 3324/4248 pour le calcul des seuils d'état de

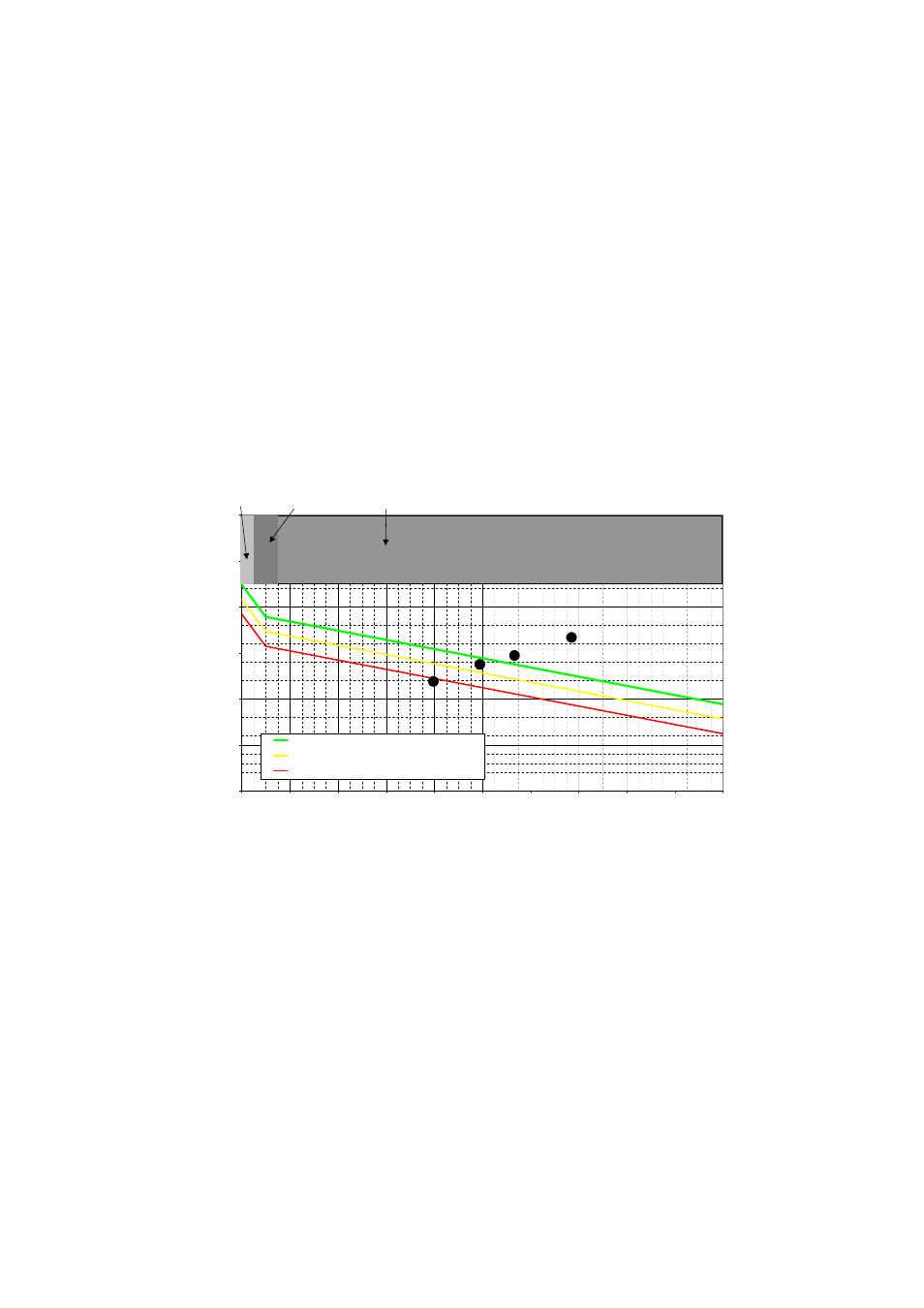

décharge. Les courbes caractéristiques calculées sont représentées dans le
graphique suivant.
Ce graphique permet de connaître l'état de la batterie :
1. Calculez la tension de la batterie (voir paramètre « 12-1 BattVoltage »).
2. Relevez la valeur du courant de la batterie en accédant au paramètre « 12-2
BatCurrent ».
3. Faites le rapport de cette valeur ... A sur 100Ah.
1,80
1,85
1,90
1,95
2,00
2,05
2,10
0 2 4 6 8 10 12 14 16 18 20
Courant de la batterie [A/100 Ah]
Te
n
si
o
n
d
e
b
a
tte
ri
e
[
V
/
ce
llu
le
]
Seuil de tension pour démarrage du générateur à 40 %
Seuil de tension pour délestage brusque à 30 %
Seuil de tension pour coupure de l’appareil à 20 %
Retardement de 30 min Retardement de 2 min Retardement de 6 min
1
2
3
4
