SMA SI 3324 Installation - Manuel (Page 130)

Mise à jour du logiciel SMA Technologie AG
Page 130 SI3324/4248-14:SF2406 Guide d’installation
Remplacement du EPROM
Procéder en respectant l’ordre suivant :
1. Arrêtez le Sunny Island 3324/4248 puis coupez-le du courant conformément
aux indications figurant au chapitre 9.3 « Mise à l'arrêt » (Page 85) et au
chapitre9.3 « Mise à l'arrêt » (Page 85).
2. Ouvrez le boîtier du Sunny Island 3324/4248 (voir chapitre 6.1 « Ouverture
de l'appareil » (Page 55)).

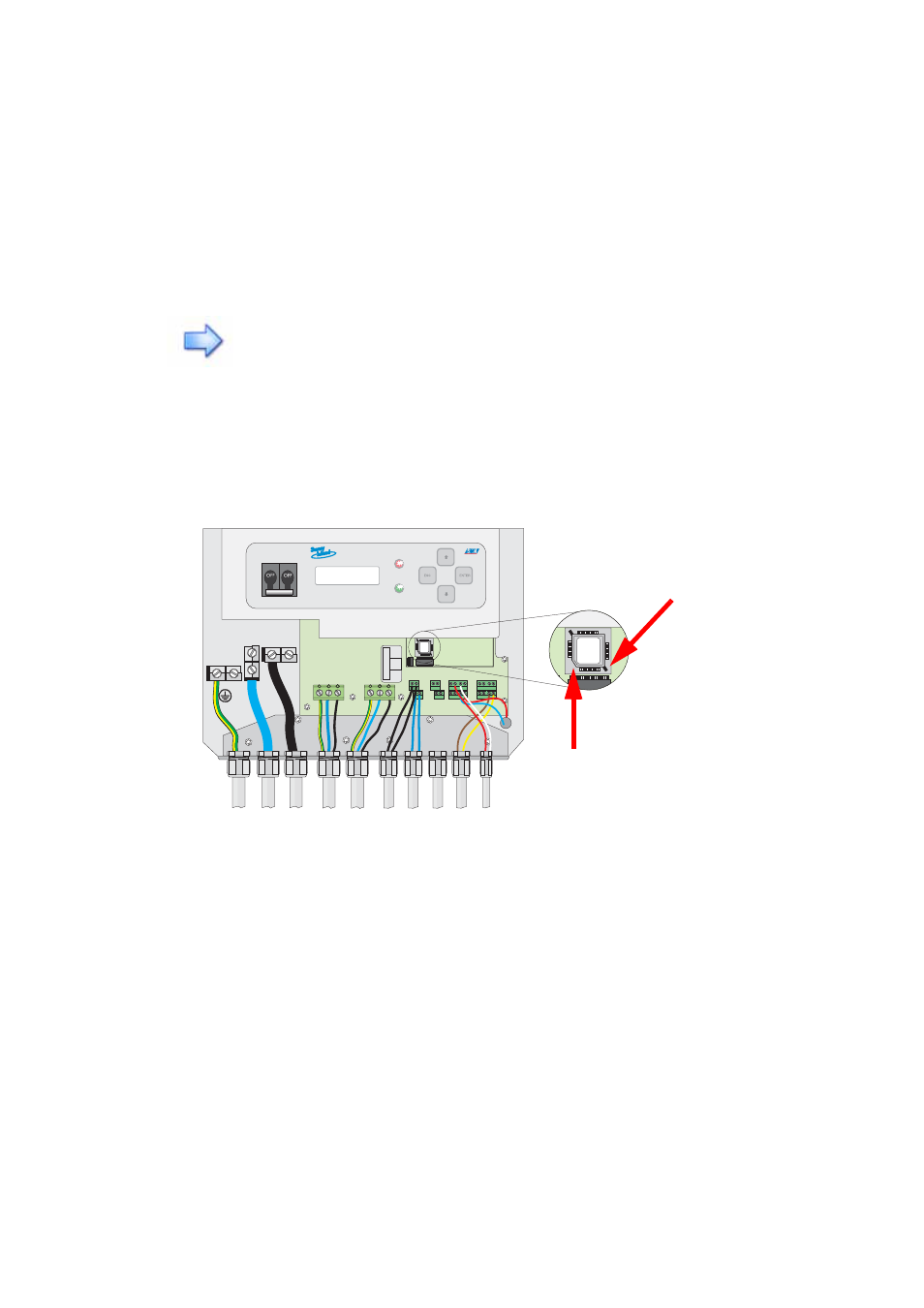

3. L'EPROM est situé en bas à droite de l'appareil sur le plus petit module
rapporté. La position exacte est représentée dans le schéma suivant :
4. Touchez tout d'abord une pièce nue du boîtier du Sunny Island 3324/4248
pour prévenir toute décharge électrostatique.
5. Retirez l'EPROM à l'aide de l'outil PLCC en insérant doucement le bout
légèrement courbé de l'outil dans l'encoche du socle située en bas à droite, de
manière à pouvoir relever légèrement l'EPROM de ce côté. Continuez à insérer
l'outil lentement sous l'EPROM jusqu'à ce qu'il puisse être retiré du socle.
6. Retirez le nouvel EPROM livré de son emballage de protection.
7. Insérez ensuite doucement le nouvel EPROM avec l'angle coupé en bas à
gauche dans le socle. Le côté avec l'autocollant doit être visible.
8. Retirez tous les outils du Sunny Island 3324/4248.
Notez les réglages de paramètres avant de remplacer l'EPROM.
12
3
Si-EL V
1
.84
12
3
4
Si-EL V1
.8 4
angle coupé de l'EPROM
en bas à gauche
Encoche du
socle (insérer
l'outil ici)
