SMA Technologie AG Raccordement électrique
Guide d’installation SI3324/4248-14:SF2406 Page 31
5 Raccordement électrique
Ce chapitre décrit le raccordement électrique du Sunny Island 3324/4248 aux
composantes existantes de votre réseau en îlotage.

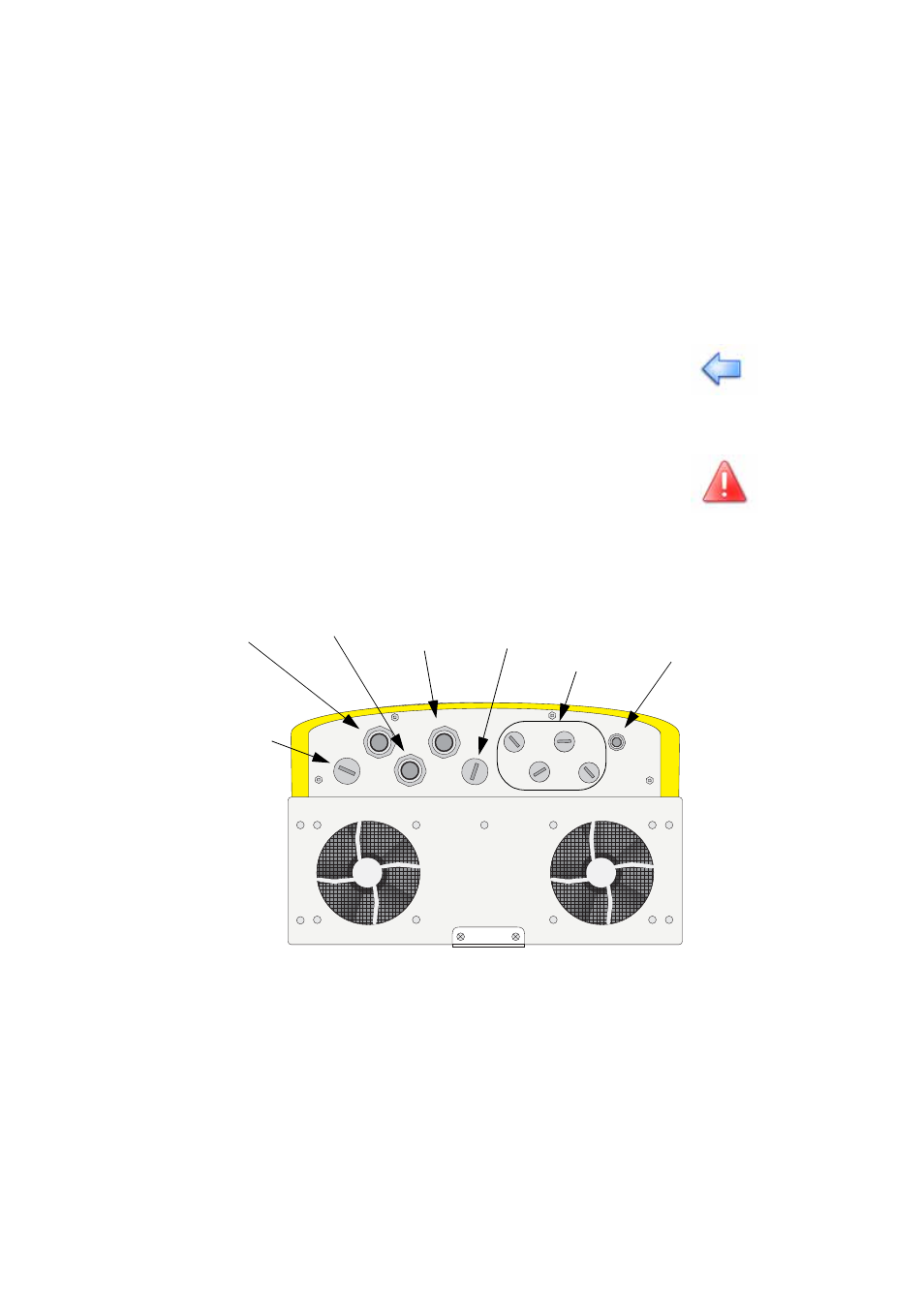

Posez tous les câbles de raccordement de façon à ce qu'ils passent par les passages
de câble prévus au fond du boîtier de l'appareil (voir schéma ci-dessous) et
raccordez-les dans le Sunny Island 3324/4248 au moyen des bornes de
raccordement respectives.
Utilisez les passe-câbles à vis livrés à filetage métrique pour poser les câbles de façon
conforme dans le boîtier du Sunny Island 3324/4248. Un passe-câble à vis à filetage
métrique assure un montage étanche à l'eau et à la poussière des câbles dans le
boîtier et fait, par ailleurs, office de délestage de traction pour les câbles raccordés
L'installation électrique du Sunny Island 3324/4248 doit exclusivement être
effectuée par un électricien spécialisé. Avant de commencer l'installation du
Sunny Island 3324/4248, identifiez les sources de danger potentielles et
agissez toujours avec précaution (voir chapitre 3 « Consignes de sécurité »
(Page 19)).
Un raccordement erroné peut entraîner des perturbations de
service ou causer des dommages à l’appareil et au système.
DC négatif DC positif
Raccordement
à la terre
Sonde de
température de
la batterie
Sortie
AC
Raccords
supplémentaires
(par ex.
communication)
Entrée
AC
