SMA Technologie AG Raccordement électrique
Guide d’installation SI3324/4248-14:SF2406 Page 49
5.4.4 Démarrage du générateur avec un contact
Le Sunny Island 3324/4248 peut démarrer automatiquement des générateurs dont
le démarrage et l'arrêt se font par un seul contact. Cette fonction est prise en compte
par le relais de commande de générateur intégré (GenRequest-Relais) au Sunny
Island 3324/4248. Le générateur (à un seul contact) capable de démarrer
automatiquement est directement raccordé aux bornes de raccordement « G_Req »
du Sunny Island 3324/4248. Les paramétrages et autres possibilités de mise en
marche de générateurs, figurent aux chapitres 8.5 « Exploitation avec générateur »
(Page 74) et 10.2 « Système en îlotage PV avec générateur » (Page 90).

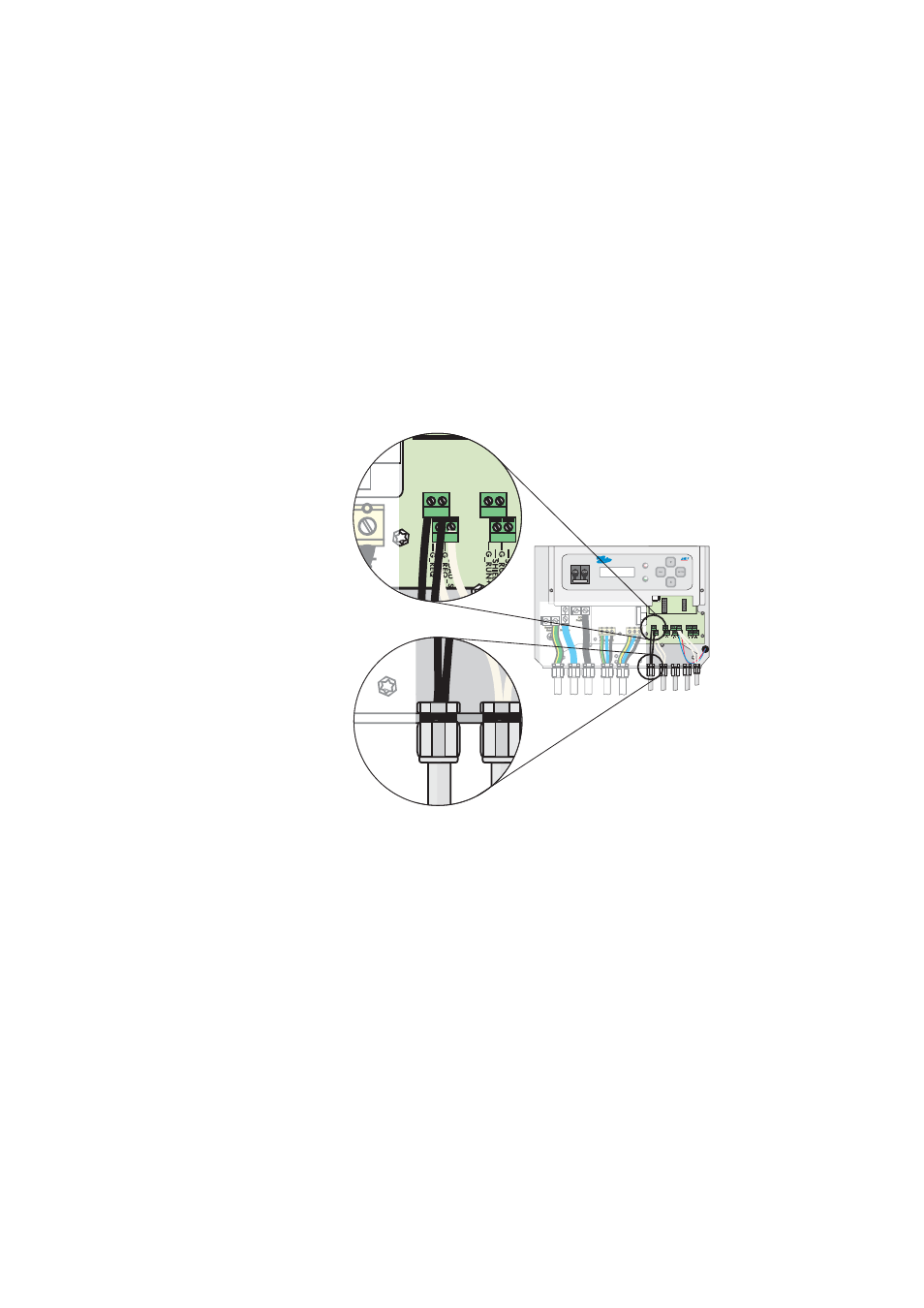

1. Montez un passe-câble à vis à filetage métrique M20 (livré avec l'appareil)
dans un des passages de câble « Raccordements supplémentaires » (voir
schéma Page 31).
- Retirez le tampon borgne du passage de câble choisi du boîtier.
- Placez le passe-câble à vis à filetage métrique dans le passage de câble.
- Vissez le contre-écrou adapté M20 à l'intérieur du boîtier sur le filetage du
passe-câble à vis.
2. Retirez l'isolation de protection des brins de câble et placez un embout adapté
sur les extrémités dénudées.
3 2 7 5 Shield CA
N
_ L
C_GND CA
N _ H FAN+ TB
A T2 FAN- TB
A T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R U N- SHIELD G_R U N+ LO AD_S G_REQ LO AD_S G_REQ
