Montage SMA Technologie AG
Page 28 SI3324/4248-14:SF2406 Guide d’installation
Au cas où il est prévu de monter le Sunny
Island 3324/4248 sur un lattage, utilisez les
quatre trous de perçage prévus au centre du
support mural. Veillez à positionner et à fixer
le support mural à une poutre porteuse
verticale du mur. Vérifiez que le mur prévu
pour fixer le Sunny Island 3324/4248 est
bien vertical et qu'il est assez solide pour
supporter le poids de 39 kg du Sunny Island
3324/4248 dans la durée. Utilisez pour le
montage par ex. des vis cruciformes (6 mm x
50 mm) selon DIN 571 en acier inoxydable
avec rondelles adaptées.

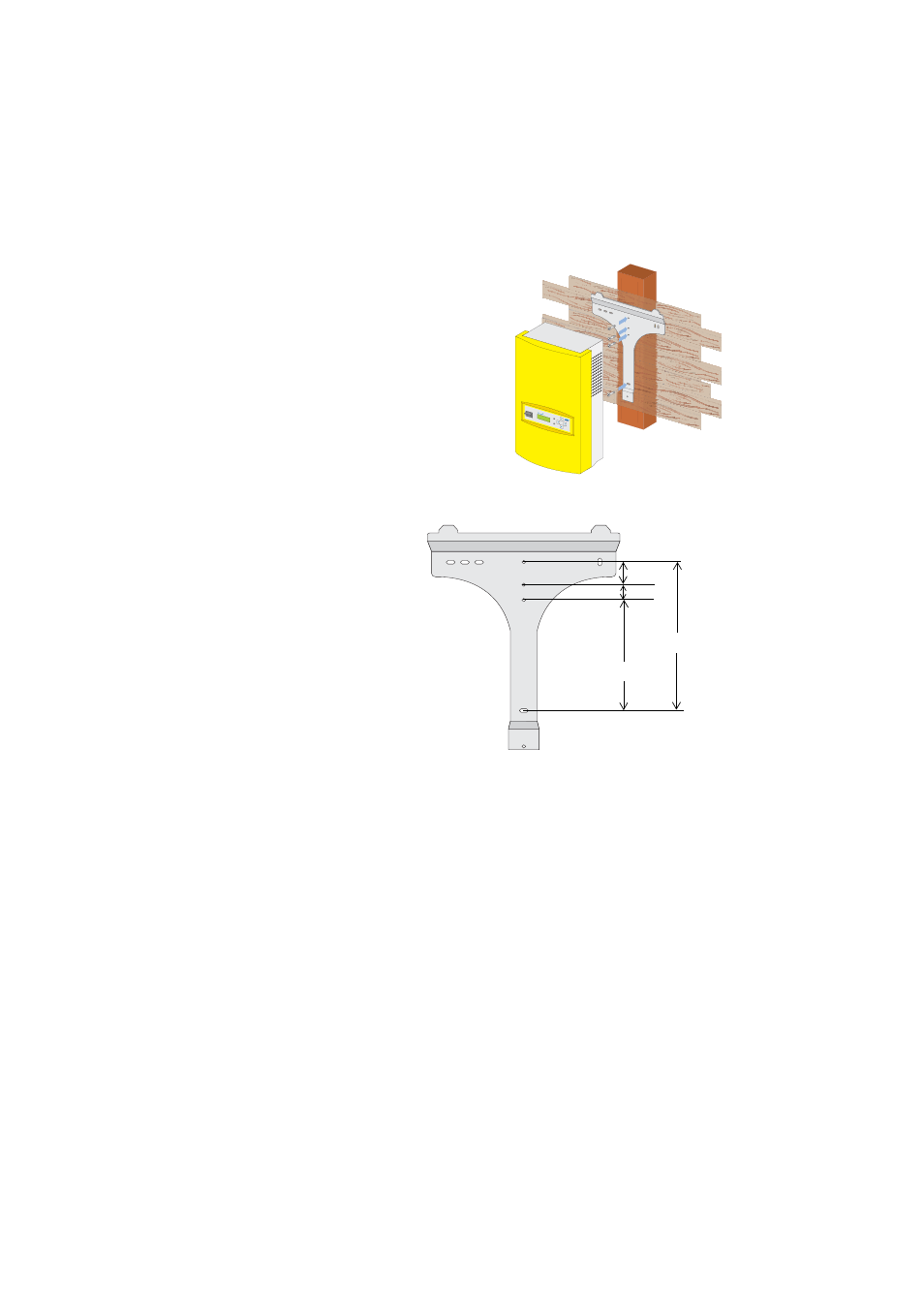

Le schéma à droite montre les
écarts des trous de perçage pour
le montage du support mural à
une seule poutre porteuse
verticale.
Island Sunny
310 mm
30 mm
235 mm
45 mm
