4.1.5 Montage mural
Le Sunny Island 3324/4248 doit être monté suspendu à la vertical. Utilisez le
support mural livré pour un montage aisé du Sunny Island 3324/4248 ; positionnez-
le à l'aide d'un niveau à eau. Le type de fixation est fonction de l'état et du matériau
du mur.
Le support mural est fixé aux murs en béton ou
en pierre à l'aide des trois trous de perçage
situés en bordure extérieure. Pour le
montage, utilisez des chevilles de type SX 8 et
par ex. des vis cruciformes (6 mm x 50 mm)
selon DIN 571 en acier inoxydable avec
rondelles adaptées.

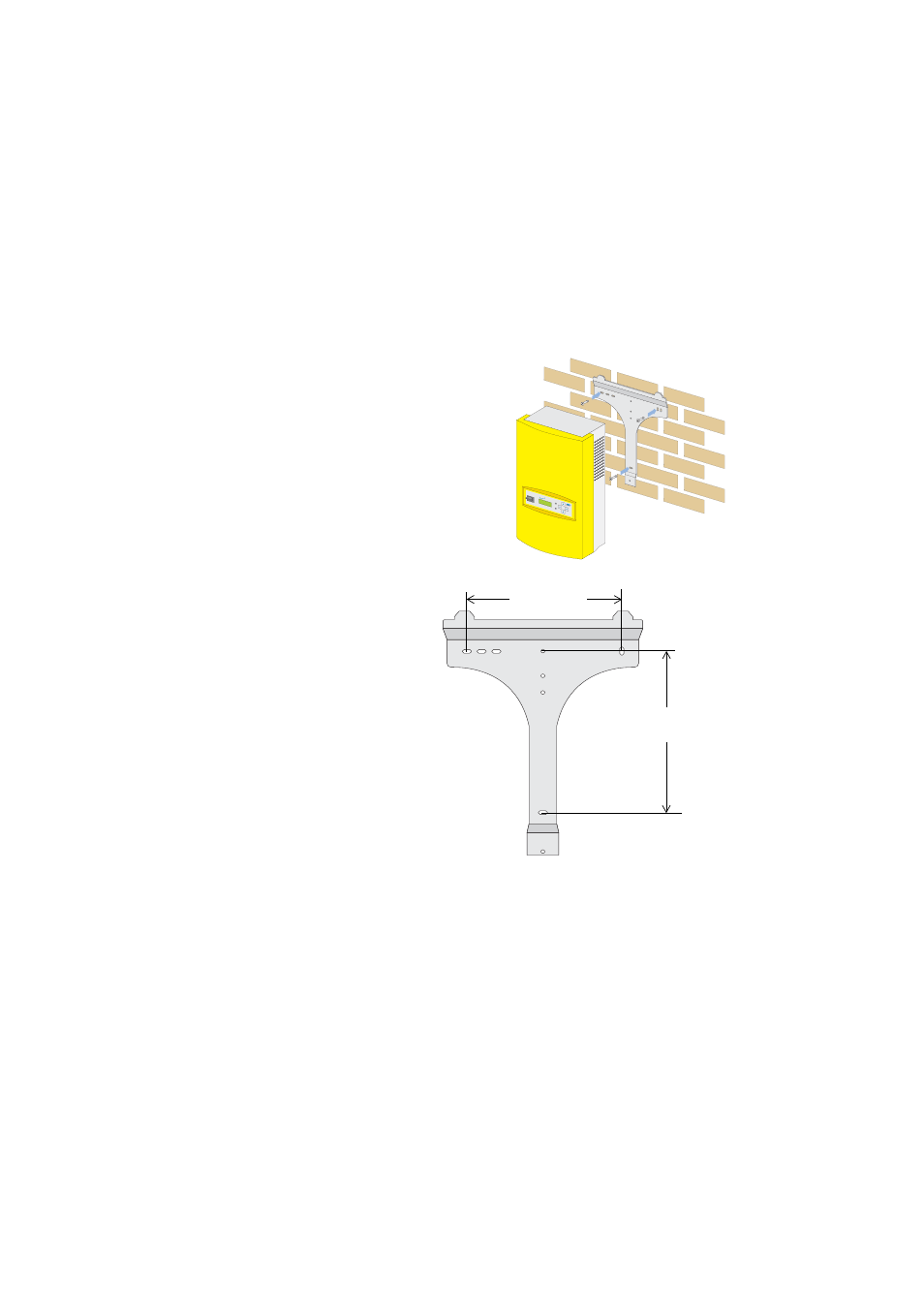

Le schéma à droite montre une fois
de plus en détail les écarts des
trous de perçage pour le montage
du support mural sur des murs en
béton ou en pierre.
Island Sunny
310 mm
260 mm
