5.4.2 Sonde de température de la batterie
La sonde de température de la batterie mesure la température de la batterie
raccordée. Ceci est nécessaire étant donné que la tension de chargement optimale
de la batterie est très sensible à la température. De plus amples informations figurent
au chapitre 11.1 « Régulation de charge » (Page 102).

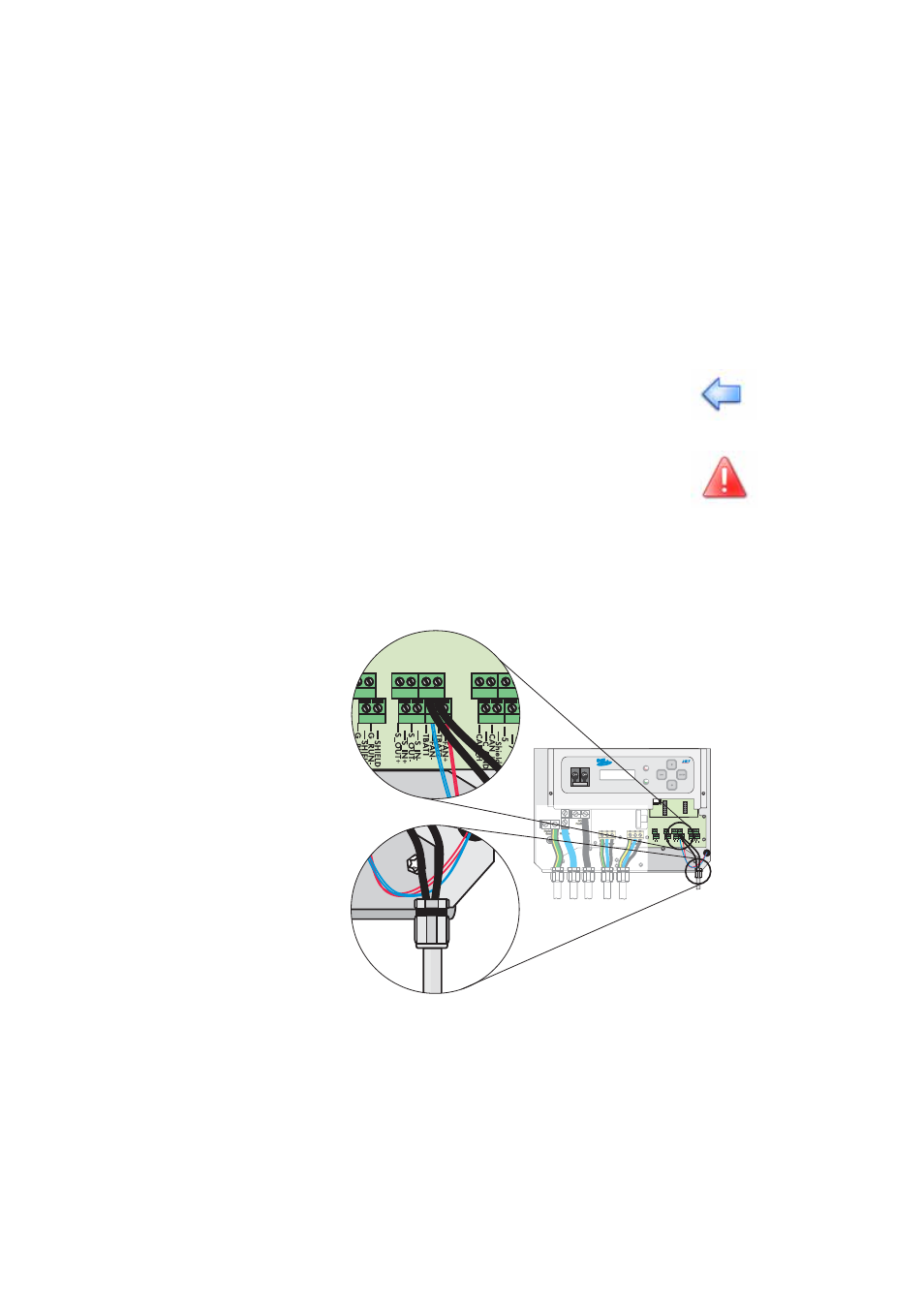

Pour installer la sonde de température de la batterie au Sunny Island 3324/4248,
procédez de la manière suivante :
Une mise en service du Sunny Island 3324/4248 n'est possible qu'une fois la
sonde de température de la batterie raccordée.
Utilisez exclusivement la sonde de température de la batterie
livrée avec l'appareil.
NE rallongez PAS le câble de la sonde de température de la
batterie !
Ne percez pas de trou dans la batterie pour y monter la sonde.
3 2 7 5 Shield CA
N
_ L C_GND CA
N
_ H FA
N +
TB
A T2 FAN- TB
A T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R UN- SHIELD G_R U N+ LO AD_S G_REQ LO AD_S G_REQ
Etapes :
1 3, 6
Etapes :
4 + 5
