HEIDENHAIN CNC PILOT 640 569
8.2 P
a
ra
mètr
e

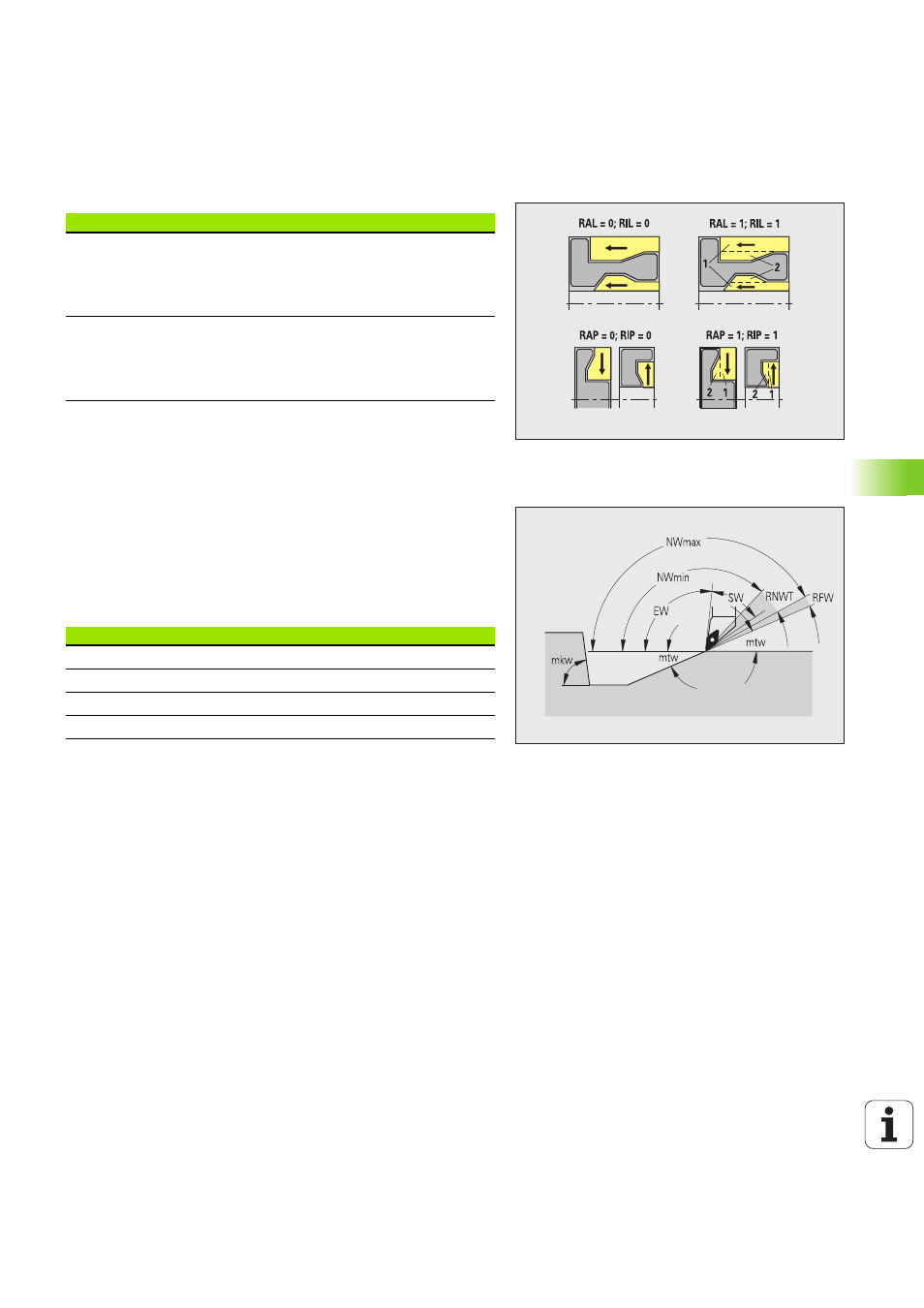

Ebauche – Usinages standard
Ebauche – Tolérances d'outils
Règles en vigueur pour la sélection de l'outil:
 Angle d'inclinaison (EW): EW = mkw (mkw: angle de contour
ascendant)
 Angle d'inclinaison (EW) et angle de pointe (SW) : NWmin <
(EW+SW) < NWmax
 Angle secondaire (RNWT): RNWT = NWmax – NWmin
Usinages standard
 Standard/complet – ext./long. [RAL]
 Standard/complet – int./long. [RIL]
 Standard/complet – ext./transv. [RAP]
 Standard/complet – int./long. [RIP]
Programmation de RAL, RIL, RAP, RIP :
 0: ébauche complète avec plongée. TURN PLUS recherche
un outil pour l'usinage intégral.
 1 : ébauche standard sans plongée
Tolérances d'outils
Tolérance angle secondaire [RNWT]
Plage de tolérance pour l'arête de coupe secondaire
Angle de coupe de dégagement [RFW]
Différence min. contour – arête de coupe secondaire
