HEIDENHAIN CNC PILOT 640 371
4.9 Motifs de tr
ous et de figur
es de fr
aisag
e

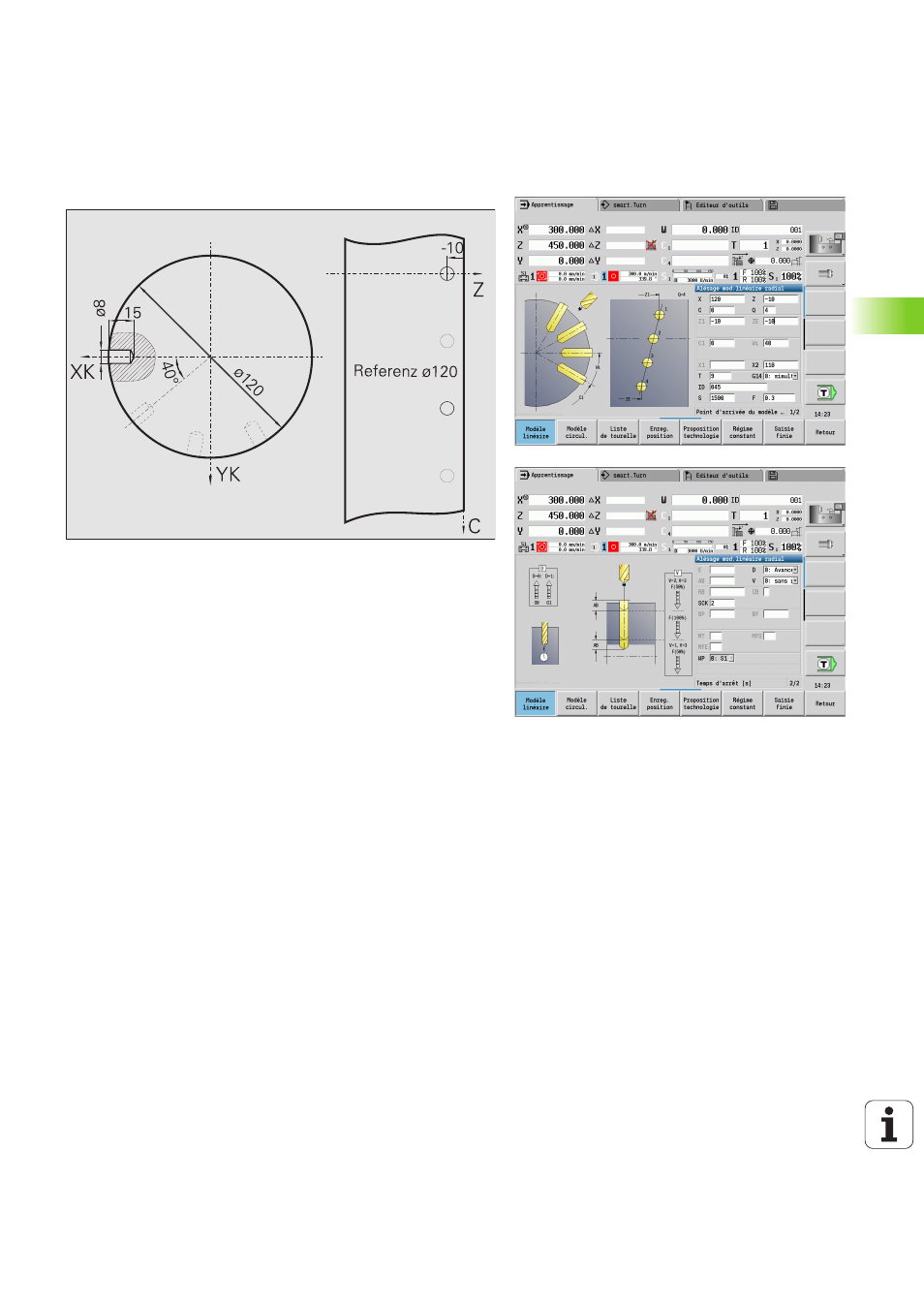

Motif de perçage linéaire sur l'enveloppe
Un motif linéaire de perçage est usiné sur l'enveloppe de la pièce avec
le cycle de perçage radial. Pour réaliser cette opération d'usinage,
la machine doit disposer d'une broche indexable et d'outils tournants.
Le motif de perçage est défini avec les coordonnées du premier trou,
le nombre de trous ainsi que l'écart entre les trous. Seule la
profondeur du trou est à indiquer.
Données d'outils
 TO = 2 – orientation d'outil
 DV = 8 – Diamètre de perçage
 BW = 118 – Angle de pointe
 AW = 1 – L'outil est un outil tournant
