346 Mode Teach-in
4.8 Cy
cles de fr
aisag
e

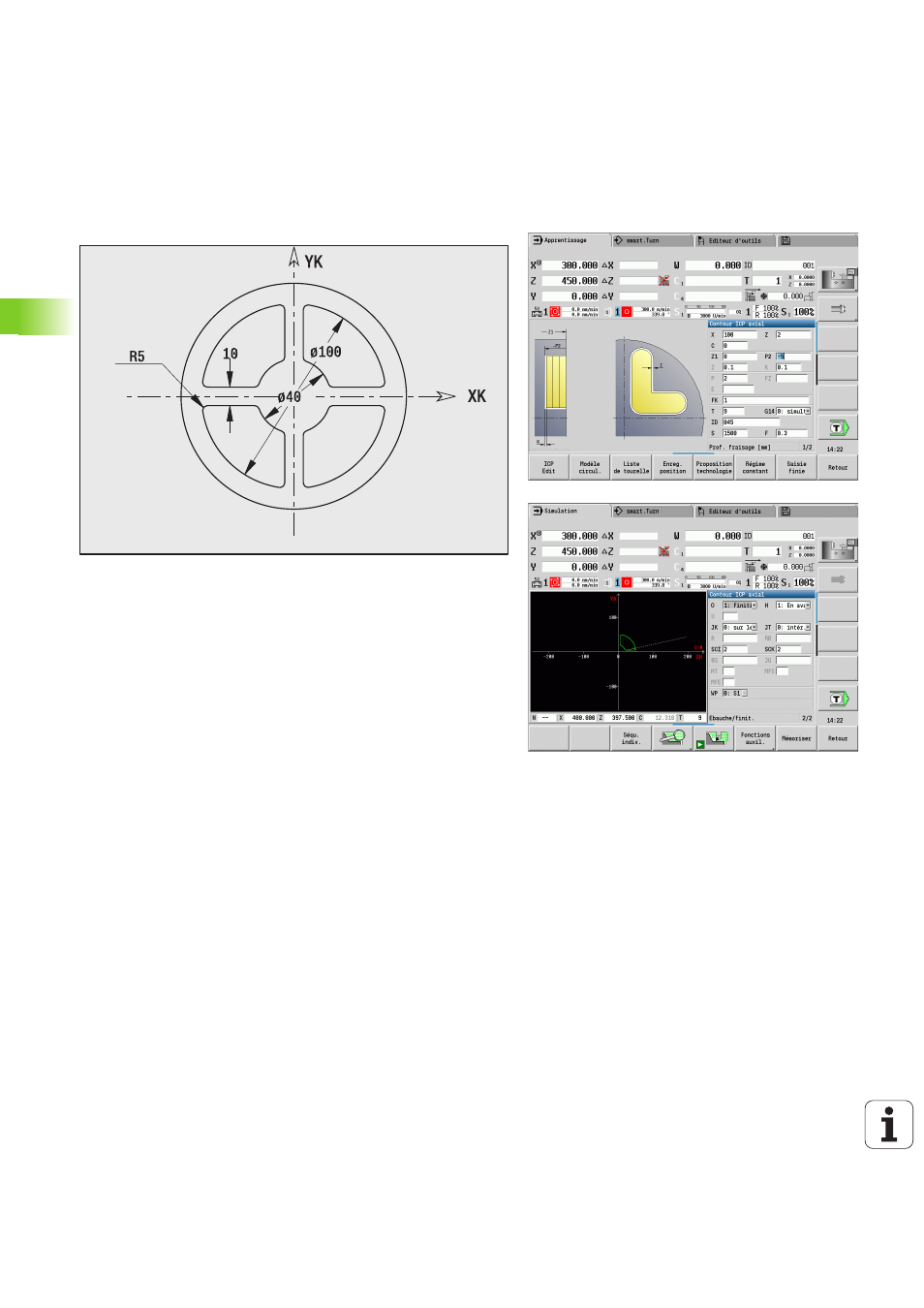

Exemple de cycle de fraisage
Fraisage sur la face frontale
Cet exemple montre l'usinage d'une poche. L'usinage complet sur la
face frontale, y compris la définition du contour, est présenté dans
l'exemple de fraisage au chapitre „9.8 Exemple de fraisage ICP“.
L'usinage est réalisé avec le cycle Figure ICP axiale. Lors de la
définition du contour, vous créez tout d'abord le contour de base, puis
vous y insérez les arrondis.
Données d'outil (fraise)
 TO = 8 – orientation d'outil
 I = 8 – Diamètre de la fraise
 K = 4 – Nombre de dents
 TF = 0,025 – Avance par dent
