460 Programmation ICP
5.14 Cont
ours dans le plan XY

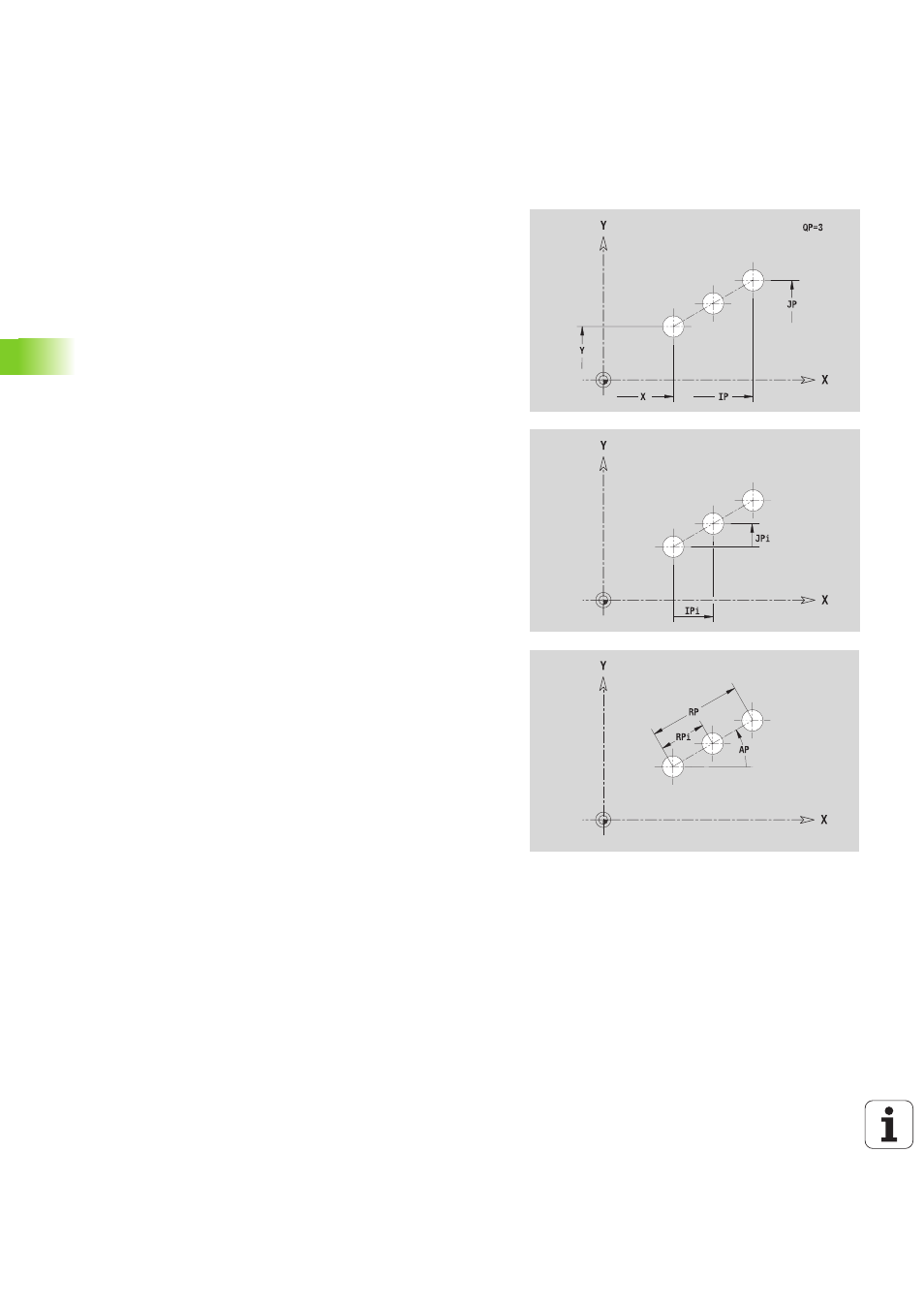

Motif linéaire, plan XY
La cote de référence ZR et le diamètre de limitation IR peuvent
être déterminés avec la fonction "Choisir plan de référence" (voir
page 427).
L'éditeur ICP génère :
 l'identifiant de section FRONT_Y avec les paramètres "Diamètre de
limitation", "Cote de référence" et "Angle de broche". L'indicatif de
section n'existe pas avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G471 avec les paramètres du motif.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, plan XY
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
IR Diamètre de limitation
ZR Cote de référence
Paramètres du motif
X, Y
1er point du motif
QP Nombre de points du motif
IP, JP Point final du motif (coordonnées cartésiennes)
IPi, JPi Distance entre deux points de motif (dans le sens X, Y)
AP Position angulaire
RP Longueur totale du motif
RPi Distance entre deux points du motif
Paramètres de la figure/du perçage sélectionné
