HEIDENHAIN CNC PILOT 640 215
4.5 Cy
cles de g
o
rg
es
Position du dégagement
La CNC PILOT calcule la position du dégagement à partir des
paramètres de cycle Point de départ X, Z ("position actuelle de l'outil"
en mode manuel) et Point de contour X1, Z1.
Formes de contours
Les dégagements ne sont exécutés que sur des angles de
contours orthogonaux, paraxiaux sur l'axe longitudinal.

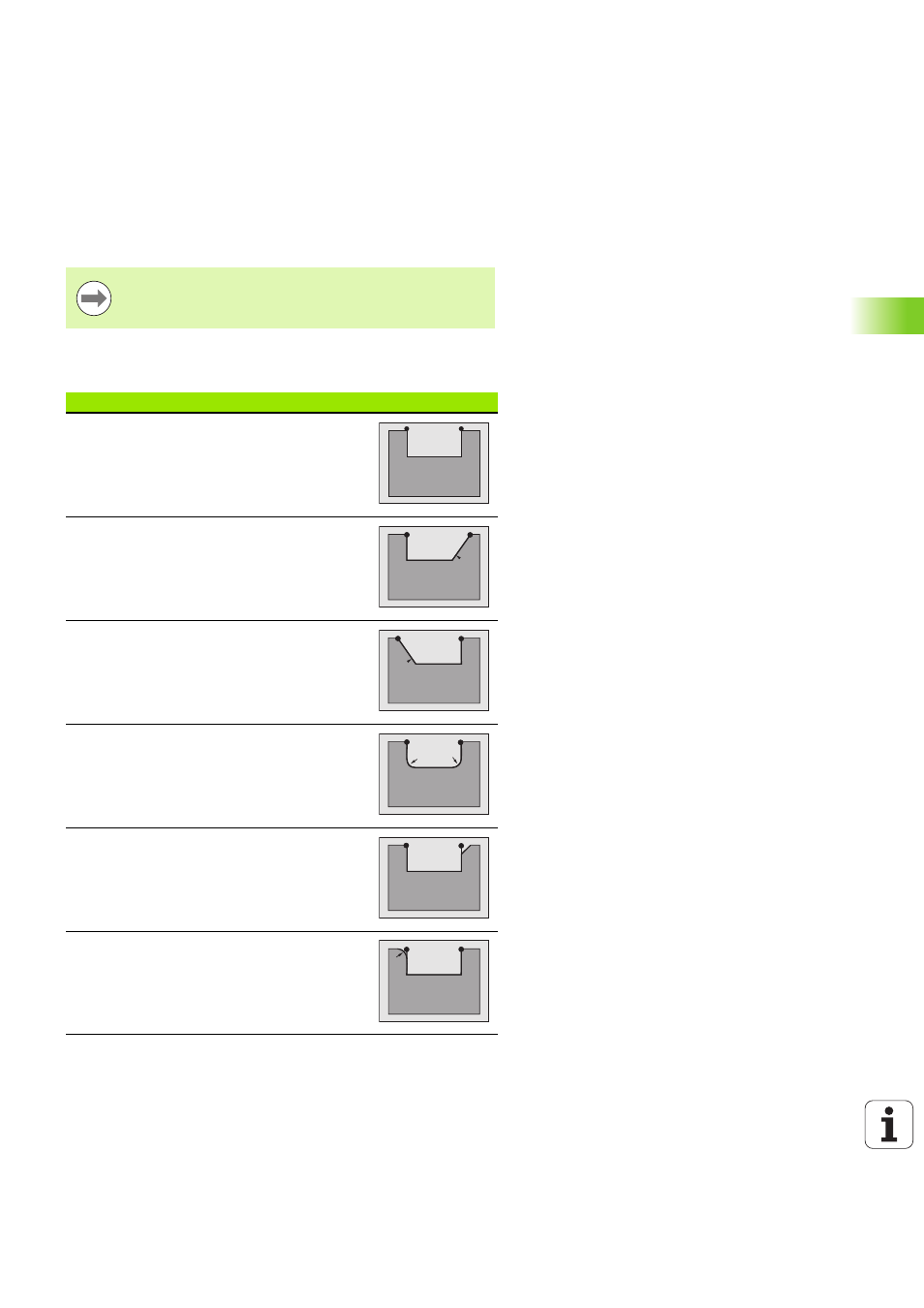

Eléments de contour avec les cycles de gorges
Mode normal
Usinage de la zone rectangulaire
Mode étendu
Pente oblique au début du contour
Mode étendu
Pente à la fin du contour
Mode étendu
Arrondi des deux coins dans le creux du contour
Mode étendu
Chanfrein (ou arrondi) au début du contour
Mode étendu
Chanfrein (ou arrondi) à la fin du du contour
