HEIDENHAIN CNC PILOT 640 359
4.9 Motifs de tr
ous et de figur
es de fr
aisag
e

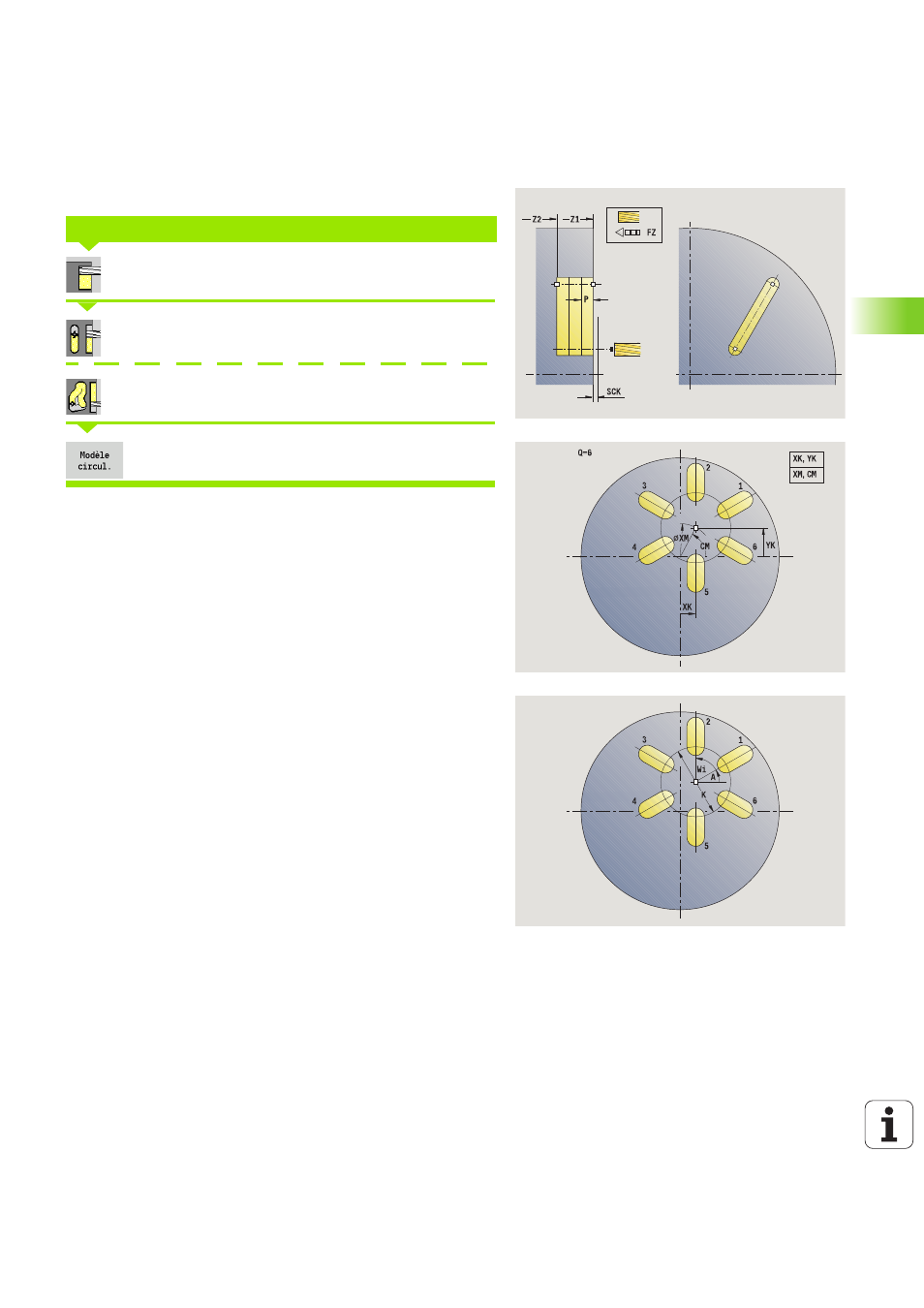

Motif circulaire de fraisage, axial
Sélectionner Fraisage
Sélectionner Rainure axiale
Sélectionner Contour axial ICP
Activer la softkey Motif circulaire
Le motif circulaire est activé dans les cycles de fraisage afin de
créer des motifs de fraisage qui se trouvent à équidistance sur un
cercle ou un arc de cercle.
La commande demande également les paramètres de fraisage.
Utilisez les combinaisons de paramètres suivants pour le centre du
motif :
 XM, CM ou
 XK, YK
MOTIF CIRCULAIRE DE FRAISAGE, AXIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut: angle de
broche actuel)
Q Nombre de rainures
XM, CM Centre du motif en coordonnées polaires
XK, YK Centre du motif en coordonnées cartésiennes
K Diamètre du motif
A Angle de la 1ère rainure (par défaut : 0°)
Wi Incrément angulaire (écarts sur le motif) - (par défaut: les
fraisages sont répartis régulièrement sur un cercle)
