HEIDENHAIN CNC PILOT 640 321
4.8 Cy
cles de fr
aisag
e

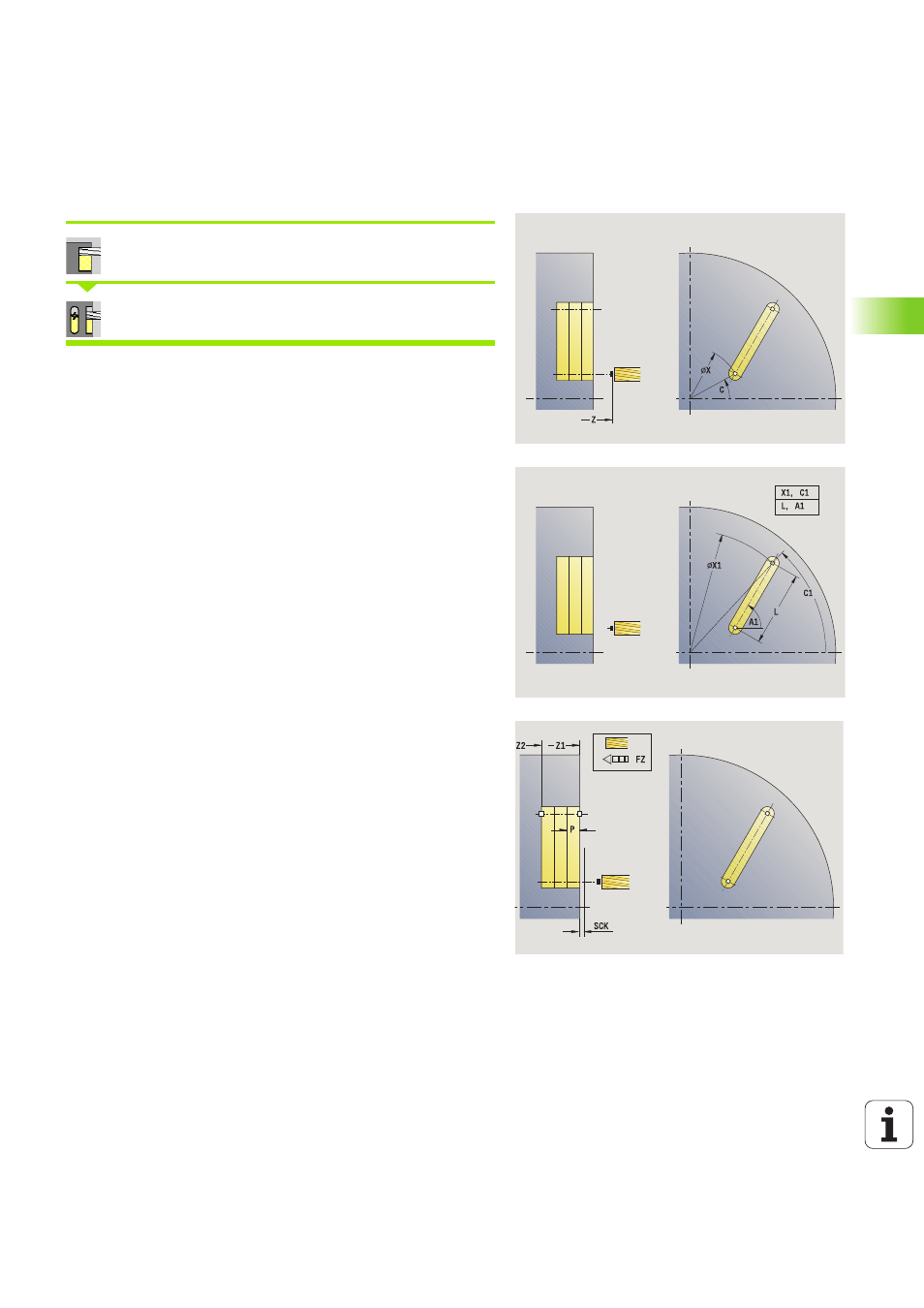

Rainure axiale
Sélectionner Fraisage
Sélectionner Rainure axiale
Le cycle crée une rainure sur la face frontale. La largeur de la rainure
est le diamètre de la fraise.
Type d'usinage permettant d'accéder à la base de données
technologiques: Fraisage
Combinaisons de paramètres pour la position et l'orientation de la
rainure:
 X1, C1
 L, A1
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C)
X1 Pt d'arrivée rainure en X (diamètre)
C1 Angle pt d'arrivée rainure (défaut: angle broche C)
L Longueur de la rainure
A1 Angle avec l'axe X (défaut: 0)
Z1 Face supérieure (défaut: pt de départ Z)
Z2 Fond de fraisage
P Prof. de passe (défaut: prof. totale en une seule passe)
FZ Avance de passe (défaut: avance active)
SCK Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin: fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
