4.5 Cycles de gorges
Sens d'usinage et de prise de passe pour les
cycles de gorges
La CNC PILOT calcule le sens d'usinage et de la prise de passe à partir
des paramètres de cycle. Sont déterminants:
 Mode normal : paramètres "Point de départ X, Z" (mode Manuel
"position actuelle de l'outil") et "Début de contour X1/Fin de contour
Z2".
 Mode Etendu : paramètres "Point de départ du contour X1, Z1" et
"Point final du contour X2, Z2"
 Cycles ICP : paramètres "Point de départ X, Z" ("position actuelle de
l'outil" en mode manuel) et "Point de départ du contour ICP"
Le groupe des cycles de gorges comprend les cycles
d'usinage et de tournage de gorges, de dégagements et
de tronçonnage. Les contours simples sont usinés en
mode Normal et les contours complexes en mode
Etendu. Les cycles de gorges ICP permettent d'usiner
n'importe quels contours programmés avec ICP (voir
"Contours ICP" à la page 376).
 Répartition des passes : la CNC PILOT calcule une
largeur de gorge homogène qui est <= P.
 Les surépaisseurs sont prises en compte en mode
"Etendu".
 La Correction du rayon de la dent est appliquée
(exception le „dégagement de forme K“).

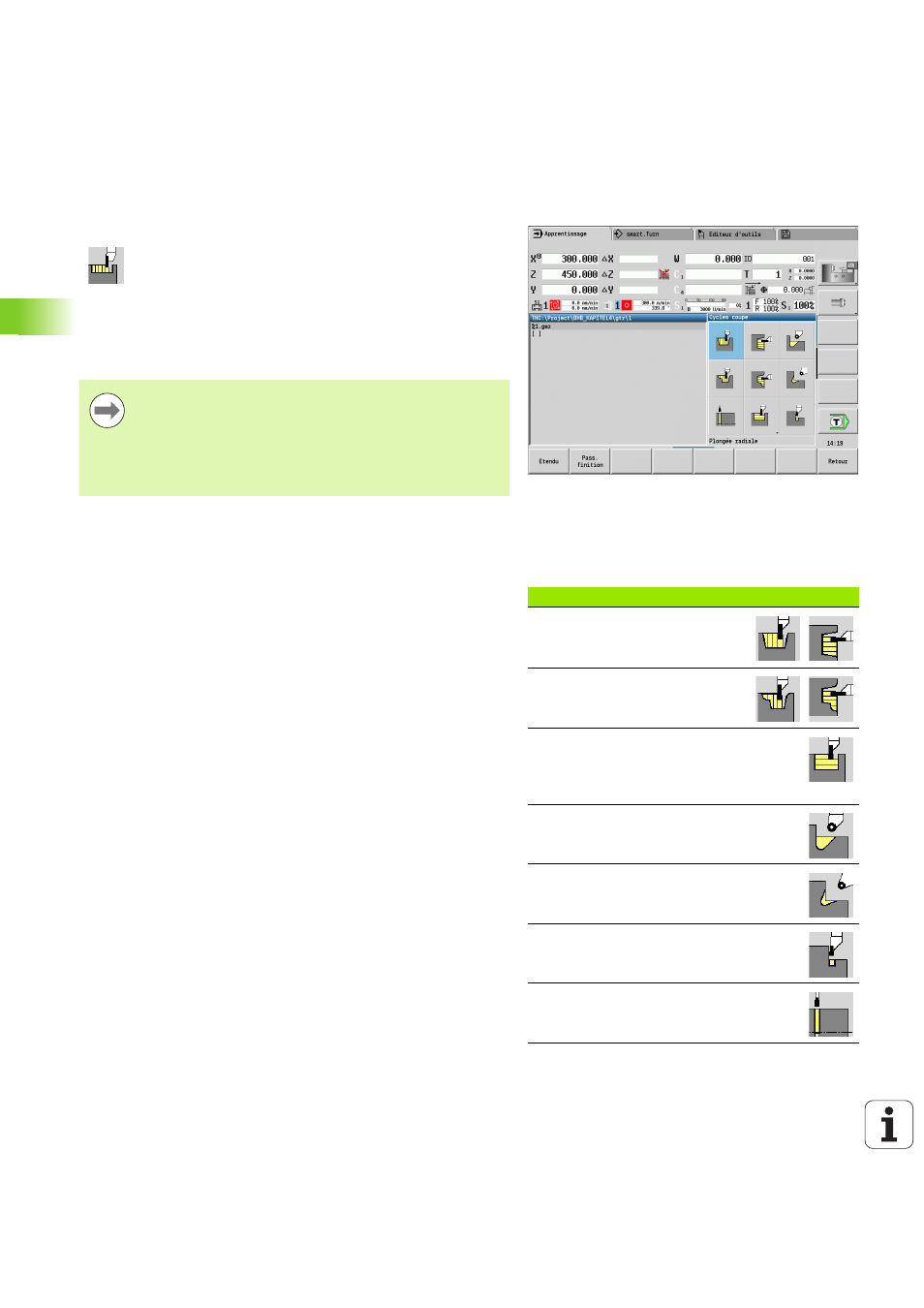

Cycles de gorges Symbole
Usinage de gorge radial/axial
Cycles d'usinage et de finition de
gorges pour contours simples
Usinage de gorge radial/axial ICP
Cycles d'usinage et de finition de
gorges pour contours quelconques
Usinage de gorge radial/axial
Cycles d'usinage et de finition de
gorges pour contours simples et
quelconques
Dégagement H
Dégagement de "Forme H"
Dégagement K
Dégagement de "Forme K"
Dégagement U
Dégagement de "Forme U"
Tronçonnage
Cycle de tronçonnage de la pièce
