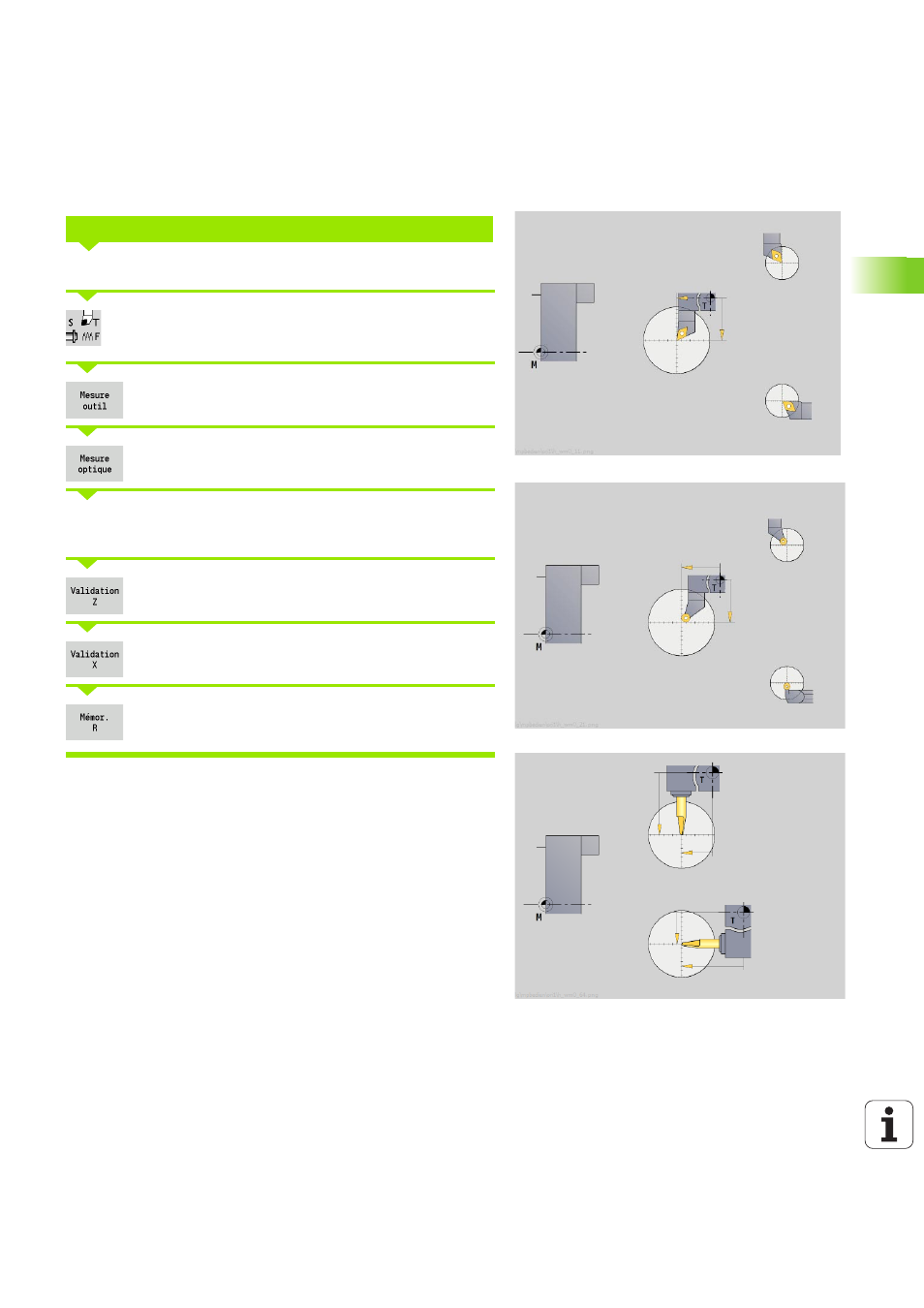

3.6 Etalonner les outils
Système optique
Enregistrer l'outil à mesurer dans le tableau d'outils.
Installer un outil et indiquer le numéro T dans la
fenêtre Définir TSF.
Activer Mesure d'outil
Activer Mesure optique
Positionner l'outil à l'aide des touches de sens ou de la manivelle sur
la réticule du système optique
Mémoriser la cote Z de l'outil
Mémoriser la cote X de l'outil
Pour les outils de tournage, entrer le rayon de la
plaquette et valider dans le tableau d'outils.
DÉTERMINER LES JAUGES D'OUTIL AVEC UN SYSTÈME OPTIQUE
