HEIDENHAIN CNC PILOT 640 405
5.8 Eléments de cont
our sur le cont
our de t
our
nag
e

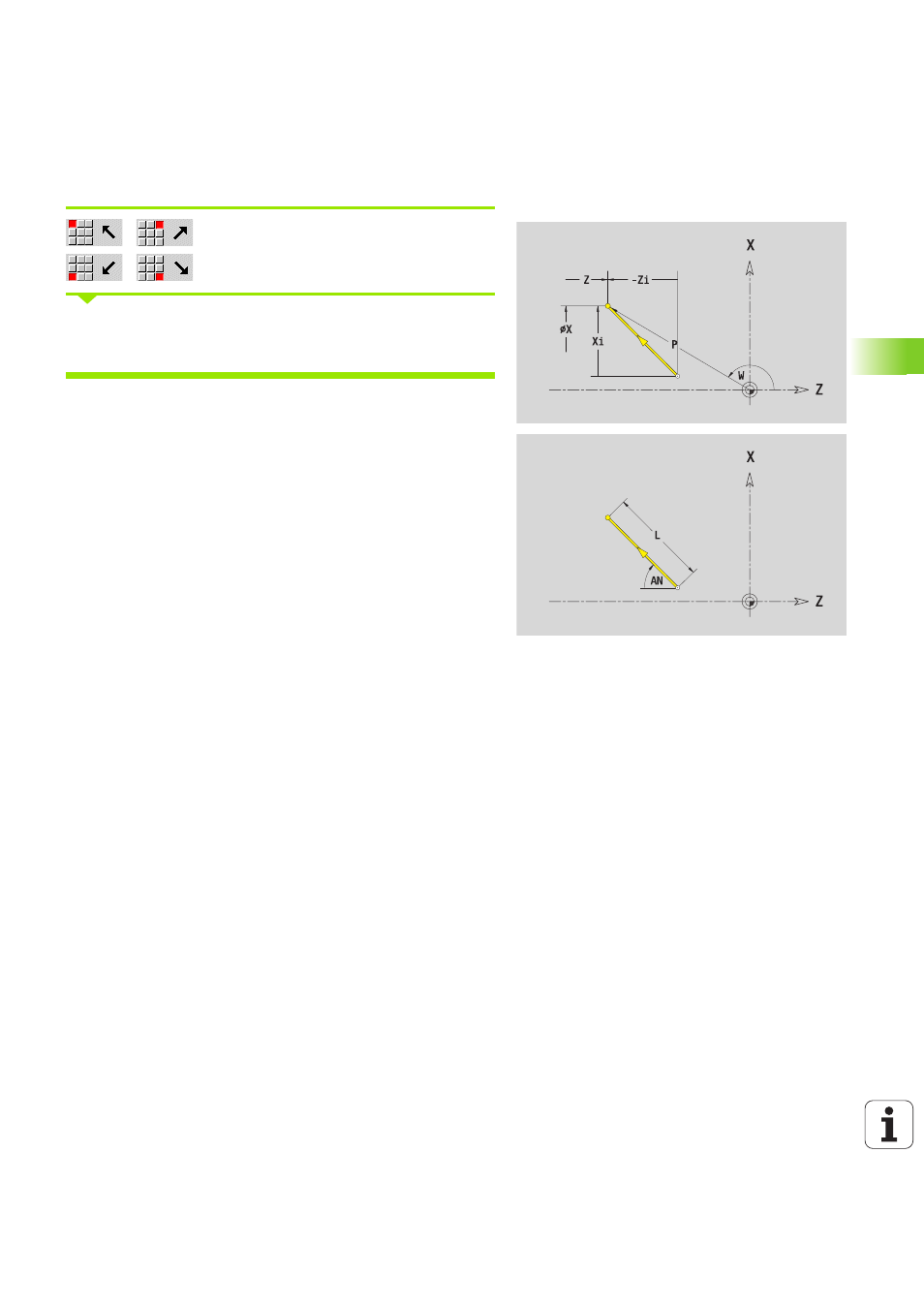

Droite avec angle
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
Paramétrer toujours l'angle AN de manière à ce qu'il se trouve dans le
quadrant sélectionné (<=90°).
ICP génère G1 dans smart.Turn.
Paramètre
X, Z
Point d'arrivée
Xi, Zi Point d'arrivée en incrémental (distance départ – arrivée)
W Point d'arrivée, polaire (angle)
P Point d'arrivée, polaire (rayon)
L Longueur droite
AN Angle avec l'axe Z
ANn Angle avec l'élément suivant
ANp Angle avec l'élément précédent
U, F, D, FP, IC, KC, HC: voir Attributs d'usinage page 377
