HEIDENHAIN CNC PILOT 640 281
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments

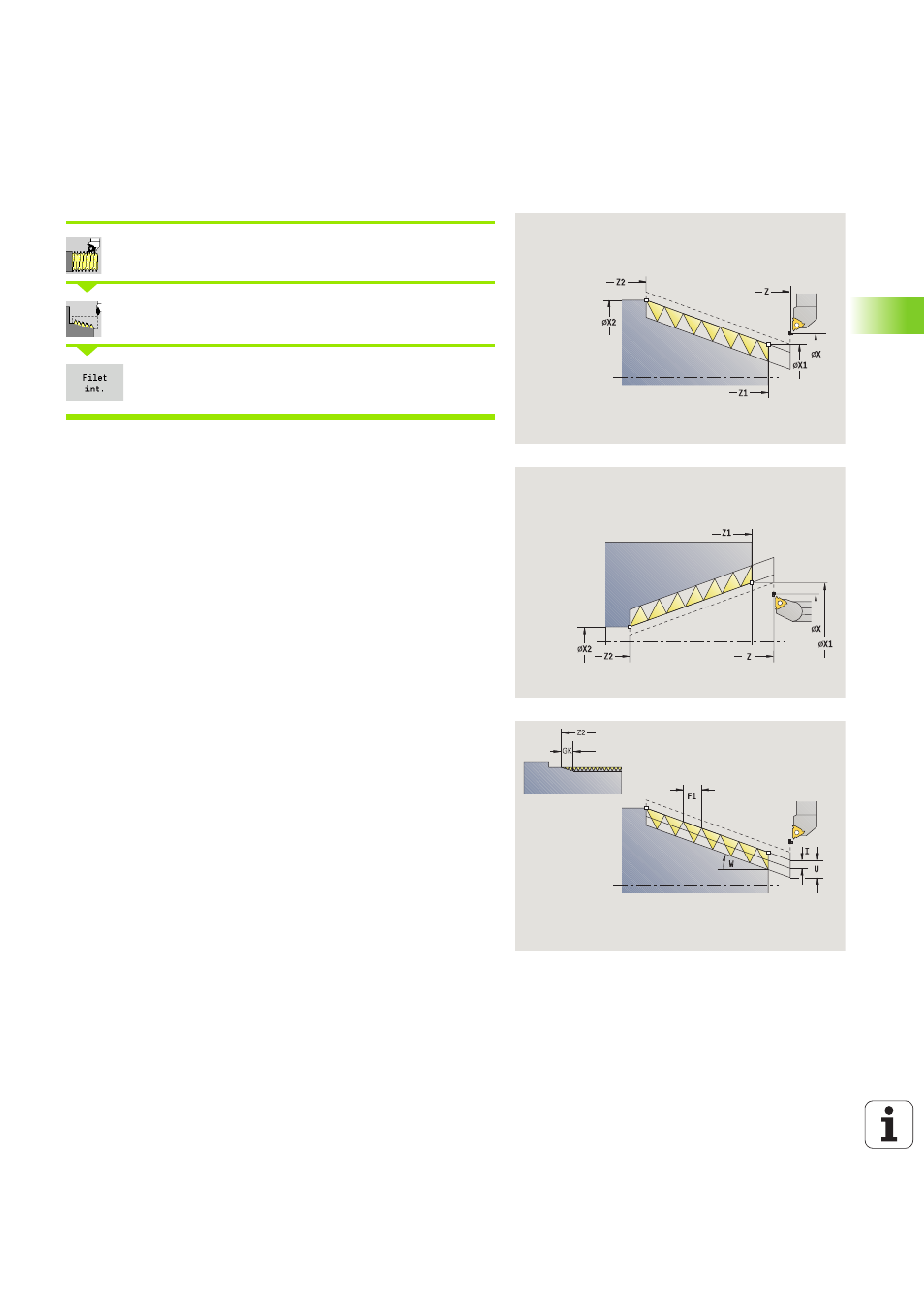

Filetage conique
Sélectionner Fileter
Sélectionner Filetage conique
 Activé : filetage intérieur
 Désactivé : filetage extérieur
Le cycle réalise un filetage conique extérieur ou intérieur, simple filet
ou multifilets.
Paramètres du cycle
X, Z
Point de départ
X1, Z1 Point de départ du filet
X2, Z2 Point final du filet
F1 Pas du filetage (= avance)
D Nombre de filets (par défaut: 1 filet)
U Profondeur de filetage – aucune indication:
 Filetage extérieur: U=0.6134*F1
 Filetage intérieur: U=–0.5413*F1
I Plongée max.
 I<U : première passe avec "I" ; toutes les autres passes :
réduction de la profondeur de passe
 I=U: une passe
 Aucune donnée : I est calculée à partir de U et F1
W Angle du cône (plage : –60° < A < 60°)
GK Longueur en sortie
G47 Distance de sécurité (voir page 142)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
GV Type de passe
 0: section de copeau constante
 1: passe constante
 2: avec répartition de passe restante
 3: sans répartition de passe restante
 4: comme MANUALplus 4110
 5: passe constante (comme pour 4290)
 6: constant avec reste (comme pour 4290)
