HEIDENHAIN CNC PILOT 640 443
5.13 Cont
ours sur en
v
e
loppe dans smar
t.T
u
rn

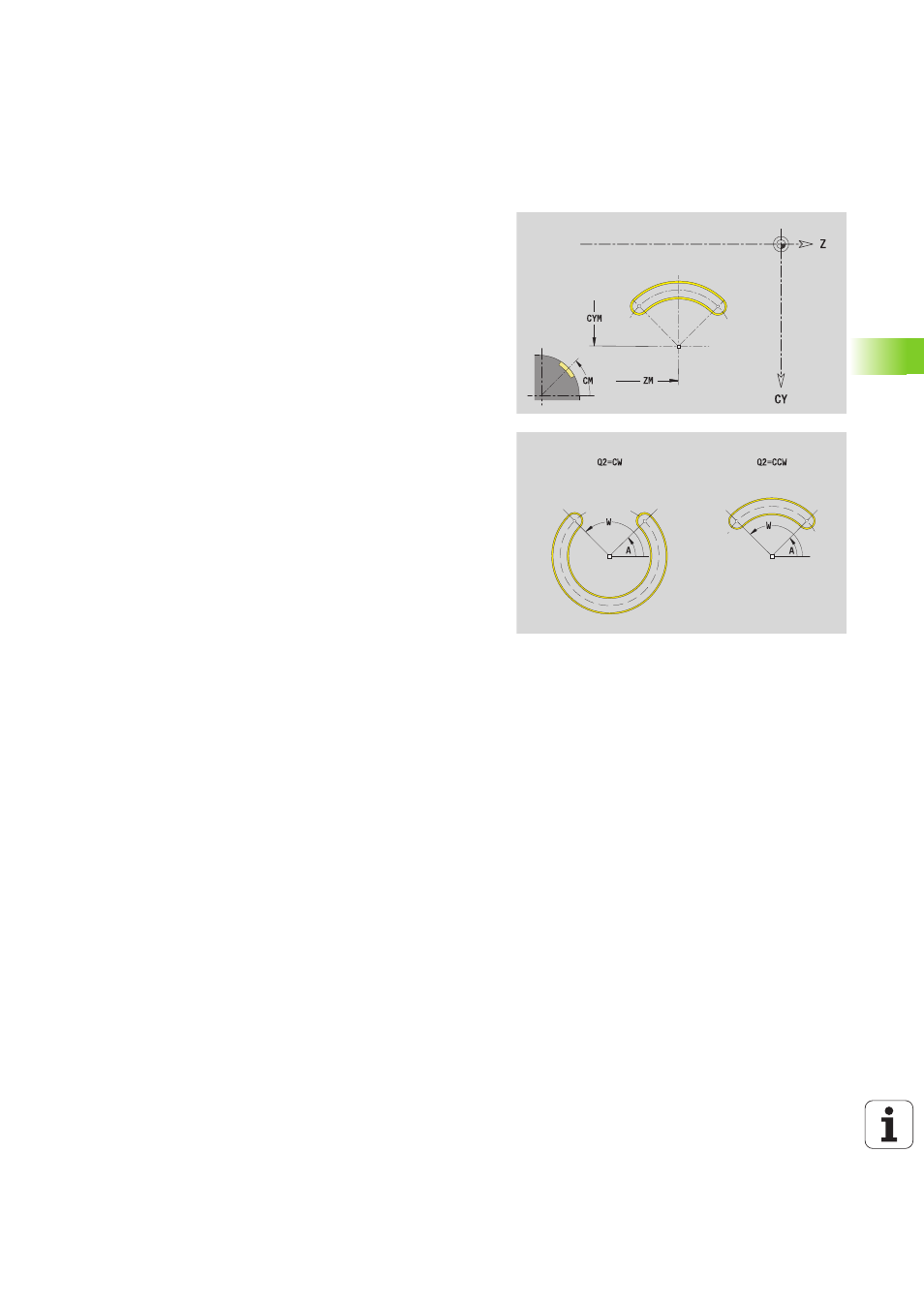

Rainure circulaire sur la surface de l'enveloppe
Le diamètre de référence XR peut être calculé avec la fonction
"Choisir plan de référence" (voir page 427).
L'éditeur ICP génère :
 l'identifiant de section ENVELOPPE avec le paramètre "Diamètre de
référence". Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G312 ou G313 avec les paramètres de figure.
 un G309.
Données de référence, enveloppe
ID
Nom du contour
PT Profondeur de fraisage
XR Diamètre de référence
Paramètres de la figure
Z
Centre figure
CYM Centre figure en cotation cartésienne (réf.: diamètre XR)
CM Centre de figure (angle)
A Angle départ
W Angle final
R Rayon
Q2 Sens de rotation
 CW
 CCW
B Largeur
