342 Mode Teach-in
4.8 Cy
cles de fr
aisag
e

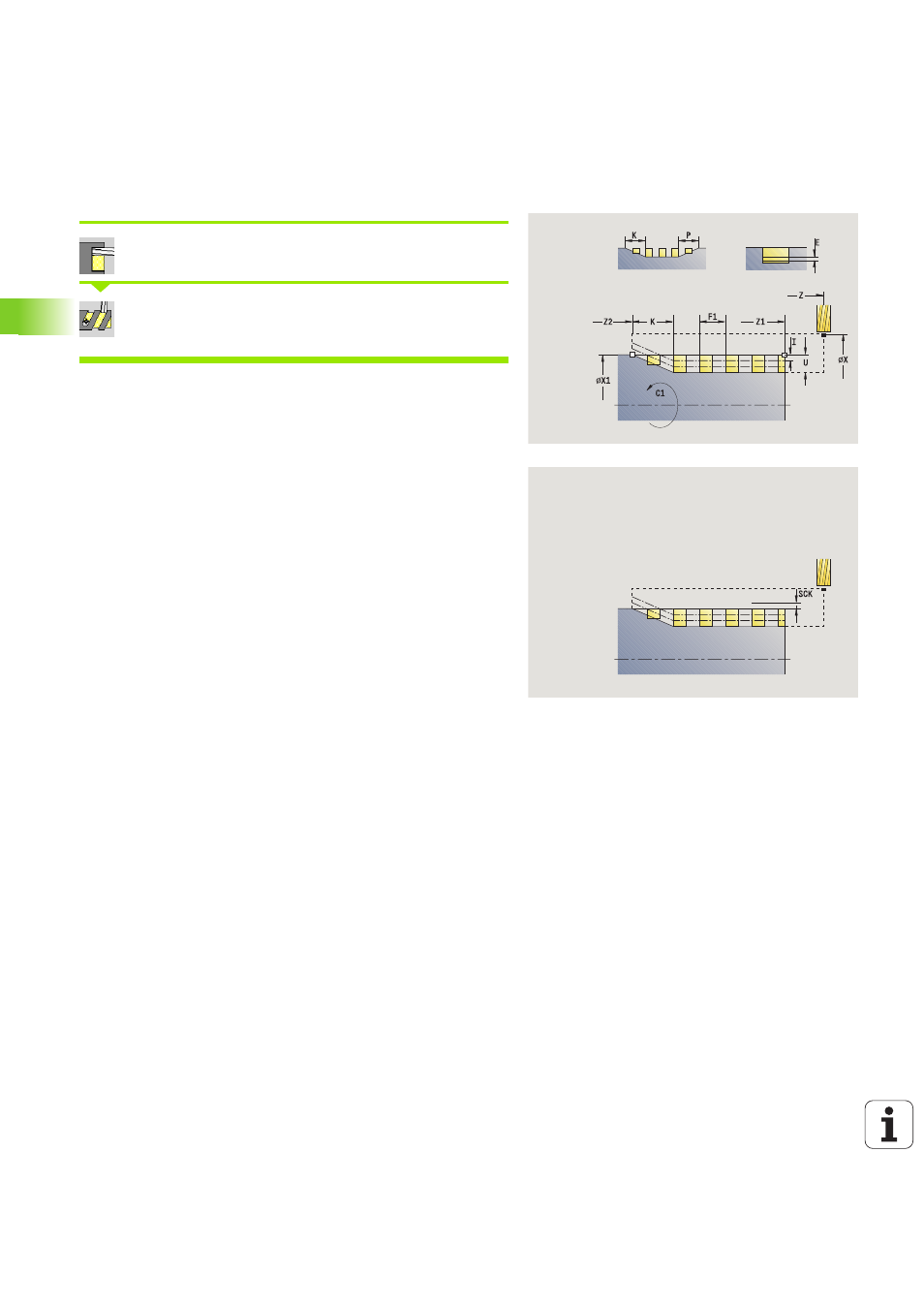

Fraisaged'une rainure hélicoïdale radiale
Sélectionner Fraisage
Sélectionner Fraisage radial de rainure
hélicoïdale
Le cycle usine une rainure hélicoïdale allant du point de départ du
filet
au point final du filet. L'angle de départ définit la position
de départ de la rainure. La largeur de la rainure est le diamètre de la
fraise.
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C)
X1 Diamètre de taraudage
C1 Angle départ
Z1 Point de départ du filet
Z2 Point final du filet
F1 Pas du filet
 F1 positif: hélice à droite
 F1 négatif: hélice à gauche
U Profondeur du filet
I Plongée max. Les passes sont réduites d'après la formule
suivante jusqu'à = 0,5 mm. Par la suite, chaque passe est
effectuée avec 0,5 mm.
 Passe 1: "I"
 Passe n: I * (1 – (n–1) * E)
E Réduction profondeur passe
P Longueur d'entrée (rampe en début de rainure)
K Longueur en sortie (rampe en fin de rainure)
G14 Point de changement d'outil (voir page 142)
T Numéro de l'emplacement dans la tourelle
ID Numéro ID de l'outil
S Vitesse de rotation/vitesse de coupe
F Avance par rotation
D Nombre de filets
SCK Distance de sécurité dans le sens de la passe (voir
page 142)
MT M après T: fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: fonction M qui sera exécutée au début de la
phase d'usinage.
