HEIDENHAIN CNC PILOT 640 463
5.14 Cont
ours dans le plan XY

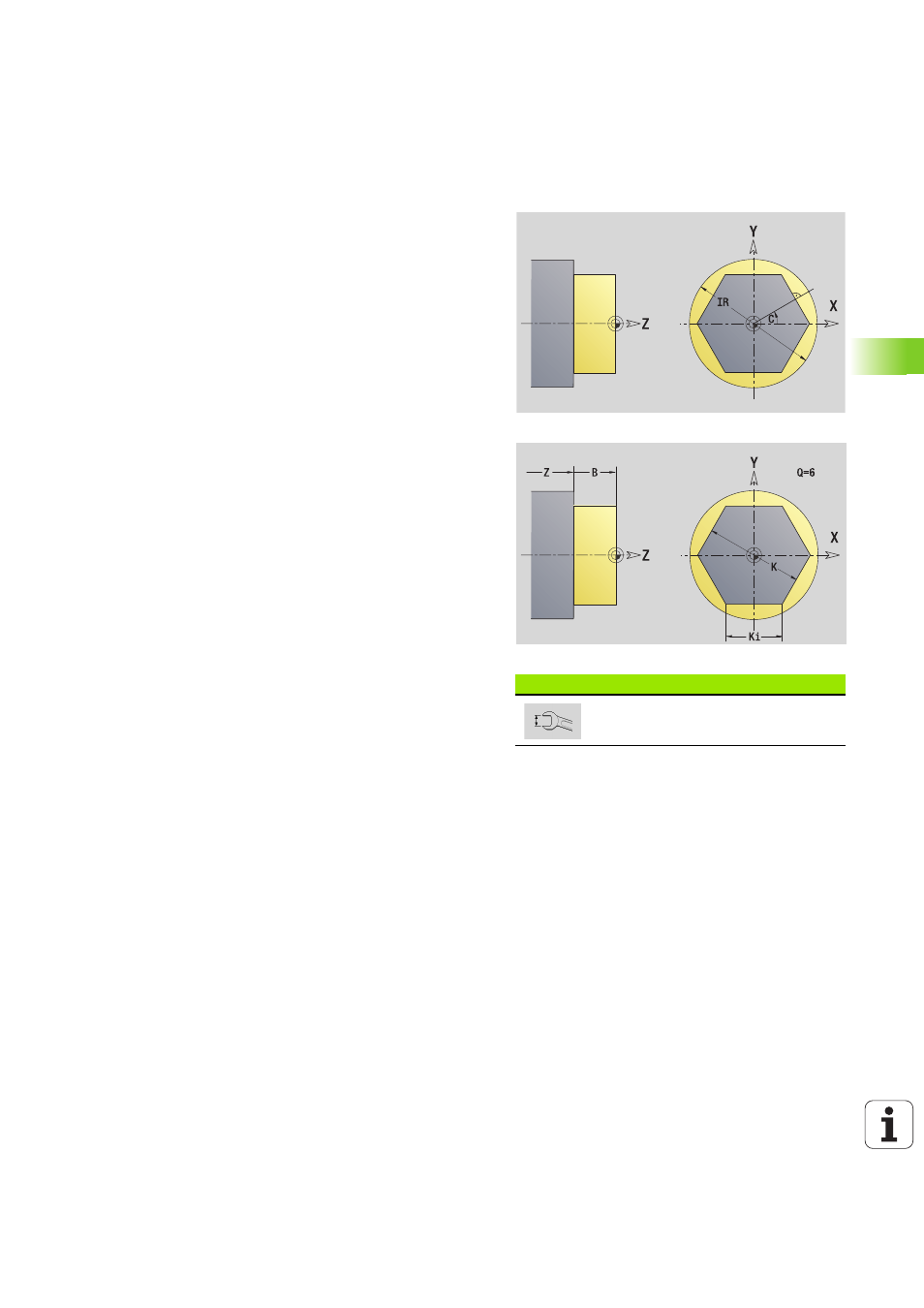

Multipans, plan XY
Cette fonction définit des multipans dans le plan XY.
La commutation entre la longueur du côté (Ki) et la cote sur plats (K)
se fait par softkey (voir tableau à droite).
La cote de référence ZR et le diamètre de limitation IR peuvent
être déterminés avec la fonction "Choisir plan de référence" (voir
page 427).
L'éditeur ICP génère :
 l'identifiant de section FRONT_Y avec les paramètres "Diamètre de
limitation", "Cote de référence" et "Angle de broche". L'indicatif de
section n'existe pas avec des contours imbriqués.
 un G308 avec le paramètre nom du contour.
 un G477 avec les paramètres d'un multipans
 un G309.
Softkey
Commute le champ sur la
programmation de la cote sur plat K.
Données de référence du multipans
ID
Nom du contour
C Angle de broche (position angulaire du méplat)
IR Diamètre de limitation
Paramètres du multipans
Z
Arête de référence
Q Nombre de faces (Q\>=2)
K Cote sur plat
Ki Longueur d'arête
B Largeur (réf.: cote de référence ZR)
 B<0 : face dans le sens négatif de Z
 B\>0 : face dans le sens positif de Z
