5.9 Eléments de cont
our sur la f
a
ce fr
ontale

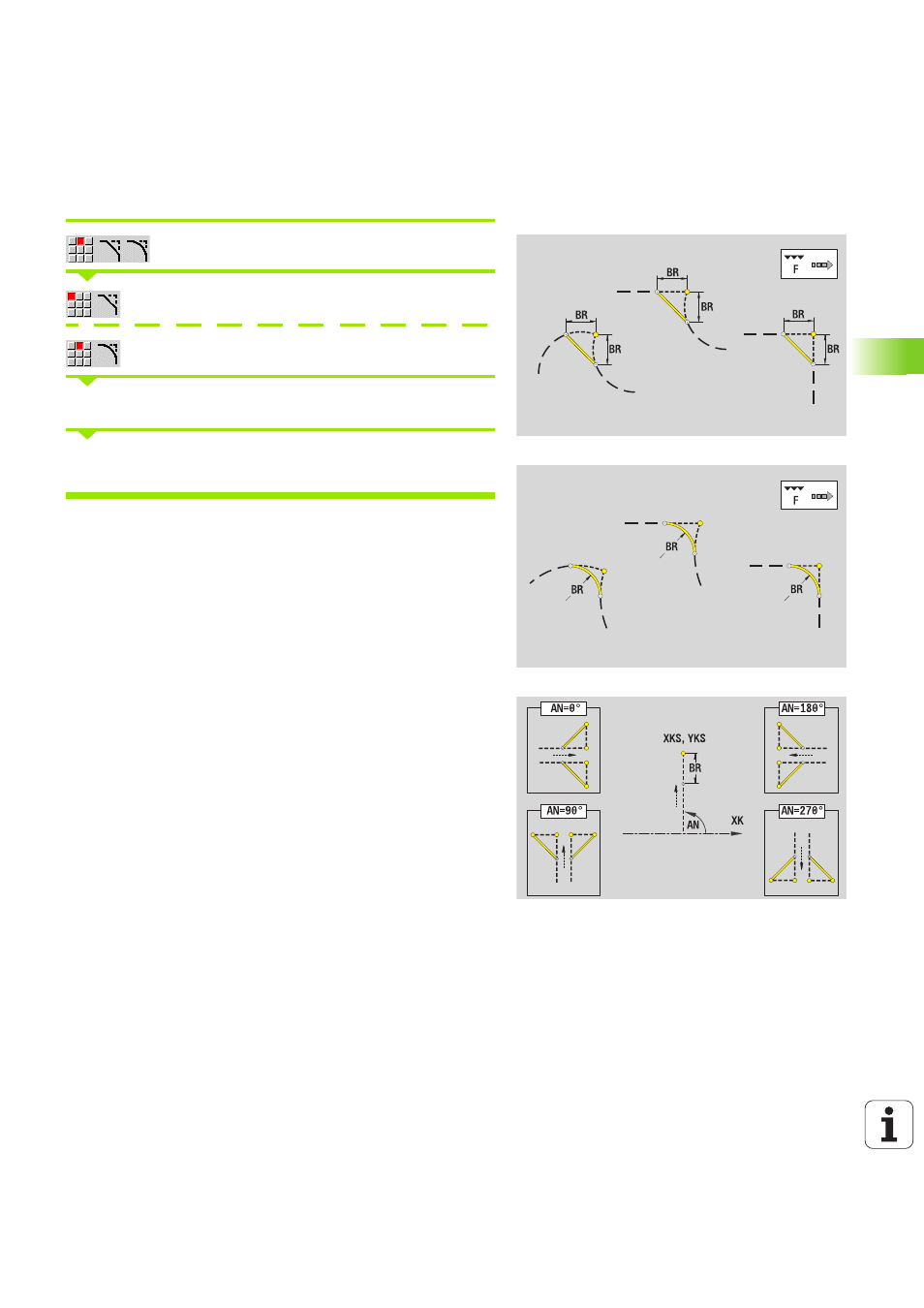

Chanfrein/arrondi sur la face frontale
Sélectionner les éléments de forme.
Sélectionner le chanfrein.
Sélectionner l'arrondi.
Entrer la largeur du chanfrein BR ou le rayon de l'arrondi BR.
Chanfrein/arrondi comme premier élément: entrer la position
élément AN
.
Les chanfreins/arrondis sont définis au niveau des coins de contour.
Un "coin de contour" correspond au point d'intersection entre un
élément d'approche et un élément de sortie. Le chanfrein/l'arrondi ne
peut être calculé que si l'élément de contour suivant est défini.
ICP intègre le chanfrein/l'arrondi en tant qu'élément de base G101,
G102 ou G103 dans smart.Turn.
Le contour commence par un chanfrein/arrondi : Indiquez la
position du "coin envisagé" comme point de départ. Vous choisissez
ensuite l'élément de forme "chanfrein" ou "arrondi". Comme
„l'élément d'entrée“ manque , vous définissez la position unique du
chanfrein/arrondi avec position élément AN.
ICP convertit un chanfrein/arrondi en début de contour en un élément
linéaire ou circulaire.
Paramètre
BR
Largeur de chanfrein/rayon d'arrondi
AN Position élément
F : voir attributs d'usinage page 377
