318 Mode Teach-in
4.7 Cy
cles de perçag
e
Perçage profond

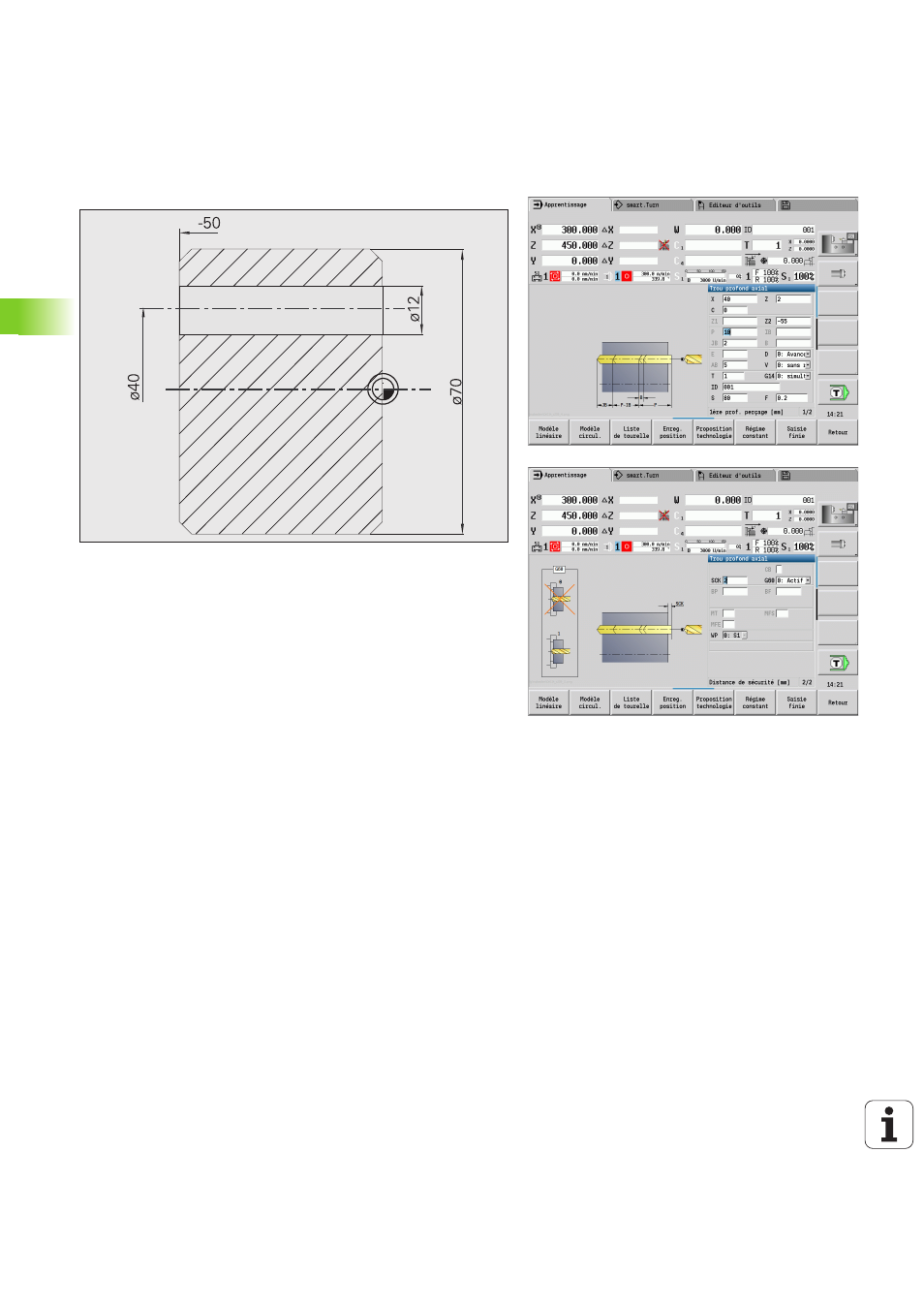

Un trou traversant est percé hors du centre de la pièce avec le cycle
de perçage profond axial
. Pour réaliser cette opération d'usinage, la
machine doit disposer d'une broche indexable et d'outils tournants.
La 1ère profondeur de perçage P et la valeur de réduction de la
profondeur de perçage définissent les différentes étapes de perçage,
tandis que la profondeur de perçage minimale JB limite la réduction.
Comme la valeur de retrait B n'est pas indiquée, le foret est
rétracté au point de départ où il effectue une courte temporisation;
puis il plonge à la distance d'approche pour l'étape de perçage
suivante.
Dans la mesure où cet exemple illustre un trou débouchant, le point
final du trou Z2
est prévu pour que le foret traverse la matière.
„AB“ et „V“ définissent une réduction d'avance pour le pointage et le
perçage traversant.
Données d'outils
 TO = 8 – orientation d'outil
 I = 12 – Diamètre de perçage
 B = 118 – Angle de pointe
 H = 1 – L'outil est un outil tournant
