HEIDENHAIN CNC PILOT 640 357
4.9 Motifs de tr
ous et de figur
es de fr
aisag
e

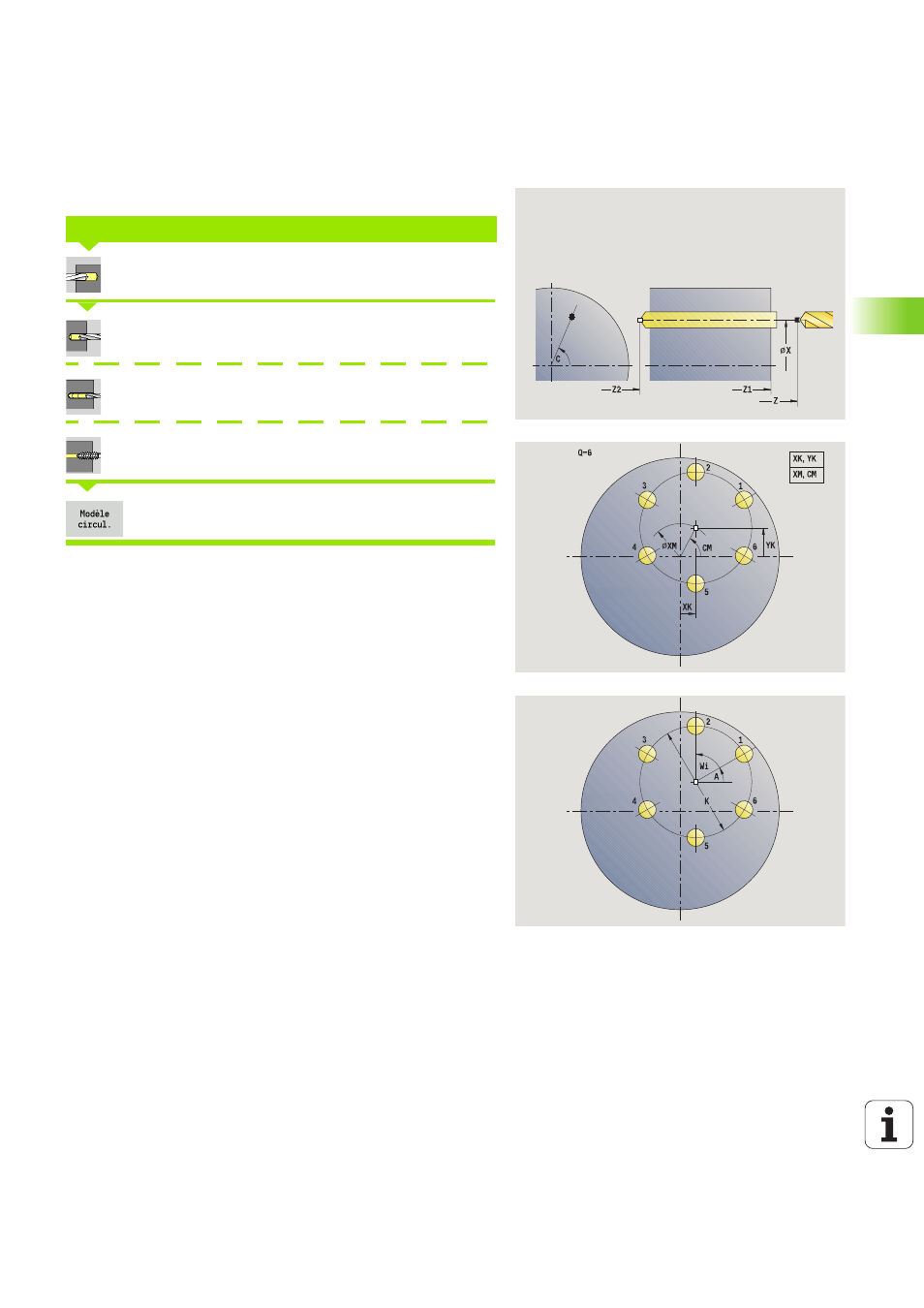

Motif circulaire de perçage axial
Sélectionner Percer
Sélectionner Perçage axial
Sélectionner Perçage profond axial
Sélectionner Taraudage axial
Activer la softkey Motif circulaire
Le motif circulaire est activé pendant les cycles de perçage de
manière à créer des motifs de perçage qui sont répartis à équidistance
sur un cercle ou un arc de cercle, en face frontale.
La commande demande également les paramètres de perçage.
Utilisez les combinaisons de paramètres suivants pour le centre du
motif :
 XM, CM ou
 XK, YK
MOTIF CIRCULAIRE DE PERÇAGE AXIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut: angle de
broche actuel)
Q Nombre de perçages
XM, CM Centre du motif en coordonnées polaires
XK, YK Centre du motif en coordonnées cartésiennes
K Diamètre du motif
A Angle du 1er trou (par défaut : 0°)
Wi Incrément angulaire (écarts sur le motif) – (par défaut : les
trous sont répartis régulièrement sur un cercle)
