1 Base de données d'outils
Outils multiples
Un outil à plusieurs tranchants ou à plusieurs points de référence est
considéré comme un outil multiple. Un jeu de données est alors créé
pour chaque tranchant ou pour chaque point de référence. Toutes les
séquences de données des outils multiples sont ensuite
"chaînées"(voir "Editer des outils multiples" à la page 509).
Dans la colonne "MU" de la liste d'outils figure, pour chaque
enregistrement de données d'un outil multiple, sa position dans la
chaîne d'outils multiples. La numérotation commence par "0".
Dans la liste de la tourelle, les outils multiples sont représentés avec
tous leurs tranchants ou tous leurs points de référence.

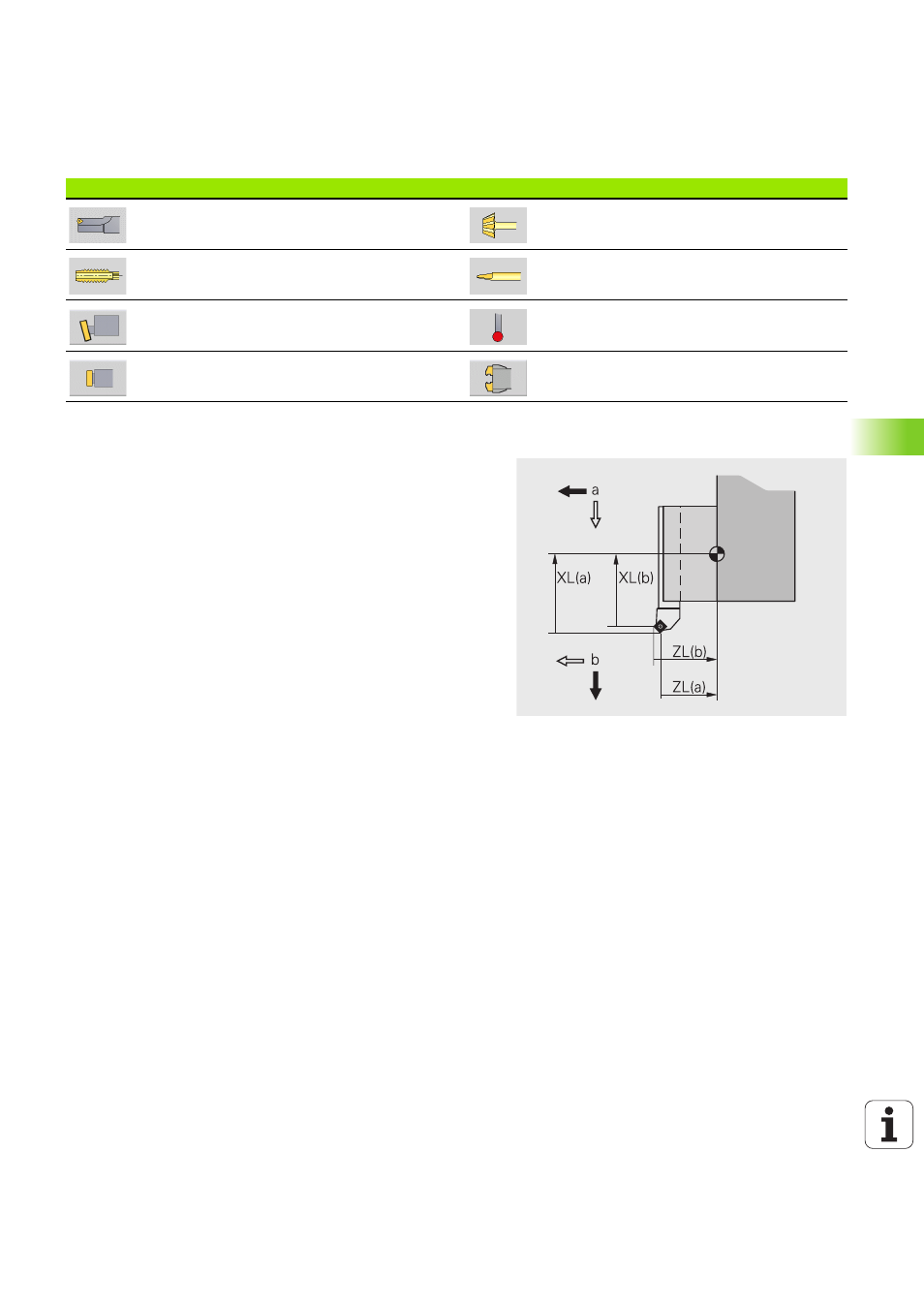

L'image de droite montre un outil avec deux points de référence.
Gestion de la durée de vie des outils
La CNC PILOT mémorise la durée d'utilisation d'un outil (temps
pendant lequel l'outil se déplace avec l'avance définie) ou compte le
nombre de pièces produites avec l'outil. C'est le principe de base de
la gestion de la durée de vie de l'outil.
Si la durée d'utilisation d'un outil a expiré, ou si la quantité de pièces a
été atteinte, la système active le
bit de diagnostic 1. Ainsi, si aucun
outil de remplacement n'a été prévu, un message d'erreur sera émis
et l'exécution de programme interrompue avant l'appel d'outil suivant.
La pièce commencée peut être terminée avec Start CN.
 Forets à plaquettes ('page 524)  Fraise conique (page 532)
 Taraud (page 529)  Fraise à queue (page 533)
 Outil à moleter (page 533)  Palpeur de mesure (page 535)
 Outil de butée (page 536)  Pince (page 537)
Types d'outils Types d'outils
