HEIDENHAIN CNC PILOT 640 365
4.9 Motifs de tr
ous et de figur
es de fr
aisag
e

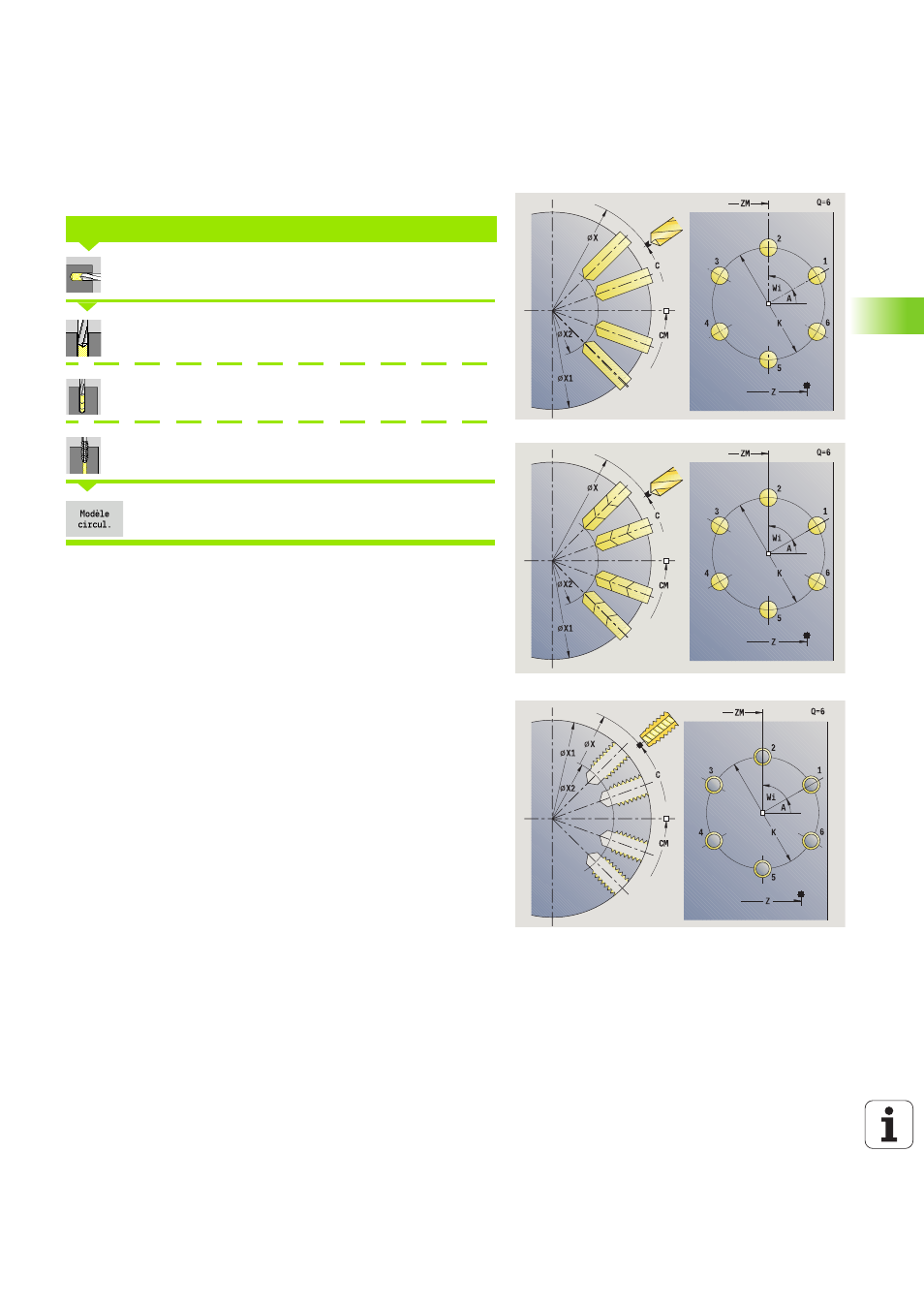

Motif circulaire de perçage radial
Sélectionner Percer
Sélectionner Perçage radial
Sélectionner Perçage profond radial
Sélectionner Taraudage radial
Activer la softkey Motif circulaire
Le motif circulaire est activé dans les cycles de perçage afin de
créer des motifs de perçage qui soient à équidistance sur un cercle ou
un arc de cercle, sur l'enveloppe.
La commande demande également les paramètres destinés à
l'usinage du trou (voir définition des cycles).
MOTIF CIRCULAIRE DE PERÇAGE RADIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut: angle de
broche actuel)
Q Nombre de rainures
ZM, CM Centre du motif : position, angle
K Diamètre du motif
A Angle du 1er perçage (par défaut : 0°)
Wi Incrément angulaire (écarts sur le motif) – (par défaut : les
trous sont répartis régulièrement sur un cercle)
