370 Mode Teach-in
4.9 Motifs de tr
ous et de figur
es de fr
aisag
e

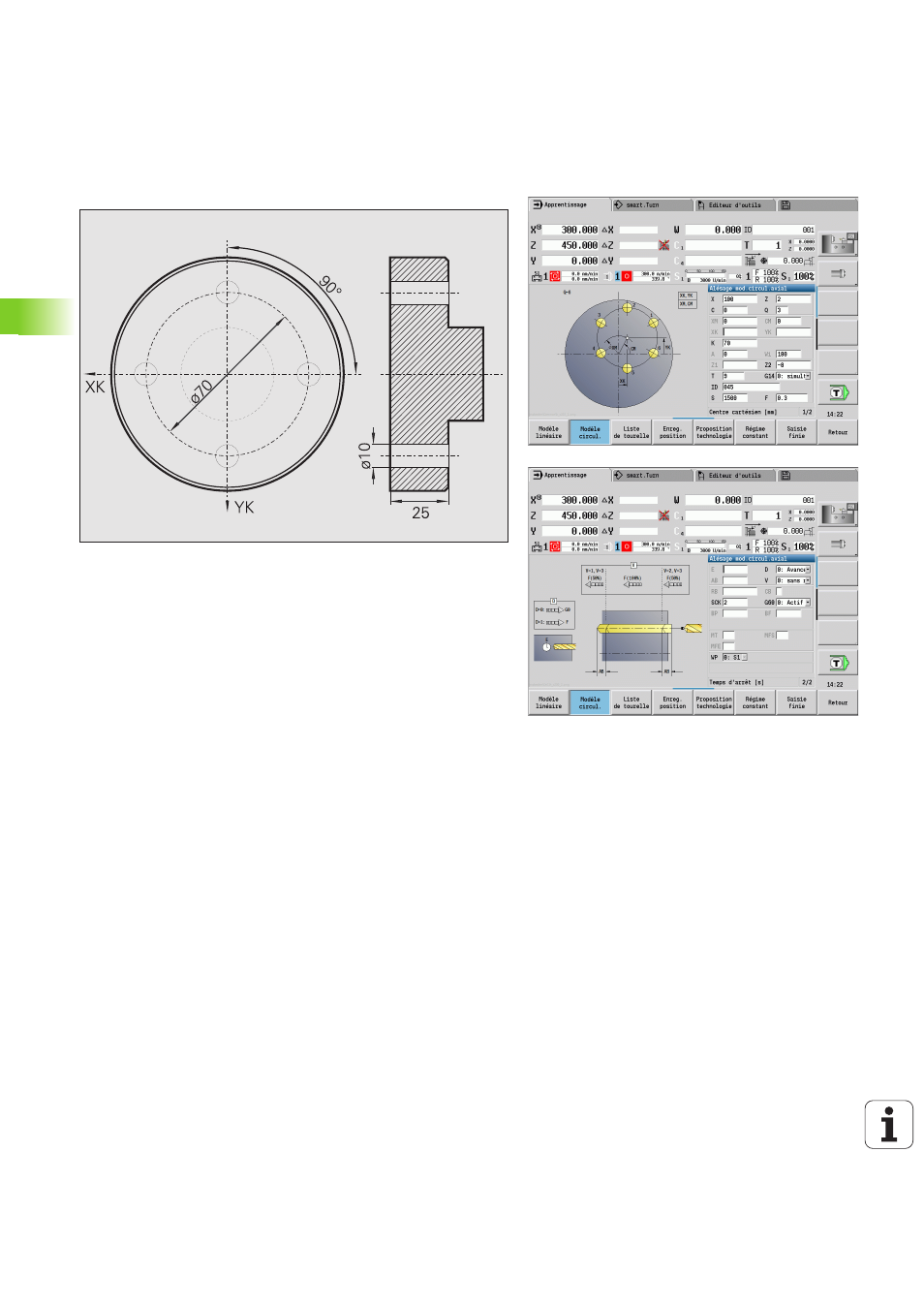

Motif circulaire de perçage sur la face frontale
Un motif circulaire de perçage est usiné sur la face frontale avec le
cycle de perçage axial
. Pour réaliser cette opération d'usinage, la
machine doit disposer d'une broche indexable et d'outils tournants.
Le centre du motif est programmé en coordonnées cartésiennes.
Dans la mesure où cet exemple illustre un trou débouchant, le point
final du trou Z2
est prévu pour que le foret traverse la matière. Les
paramètres "AB" et "V" définissent une réduction d'avance pour le
pointage et le perçage traversant.
Données d'outils
 TO = 8 – orientation d'outil
 DV = 5 – Diamètre de perçage
 BW = 118 – Angle de pointe
 AW = 1 – L'outil est un outil tournant
