HEIDENHAIN MANUALplus 620 543
8.2 P
a
ra
mètr
es

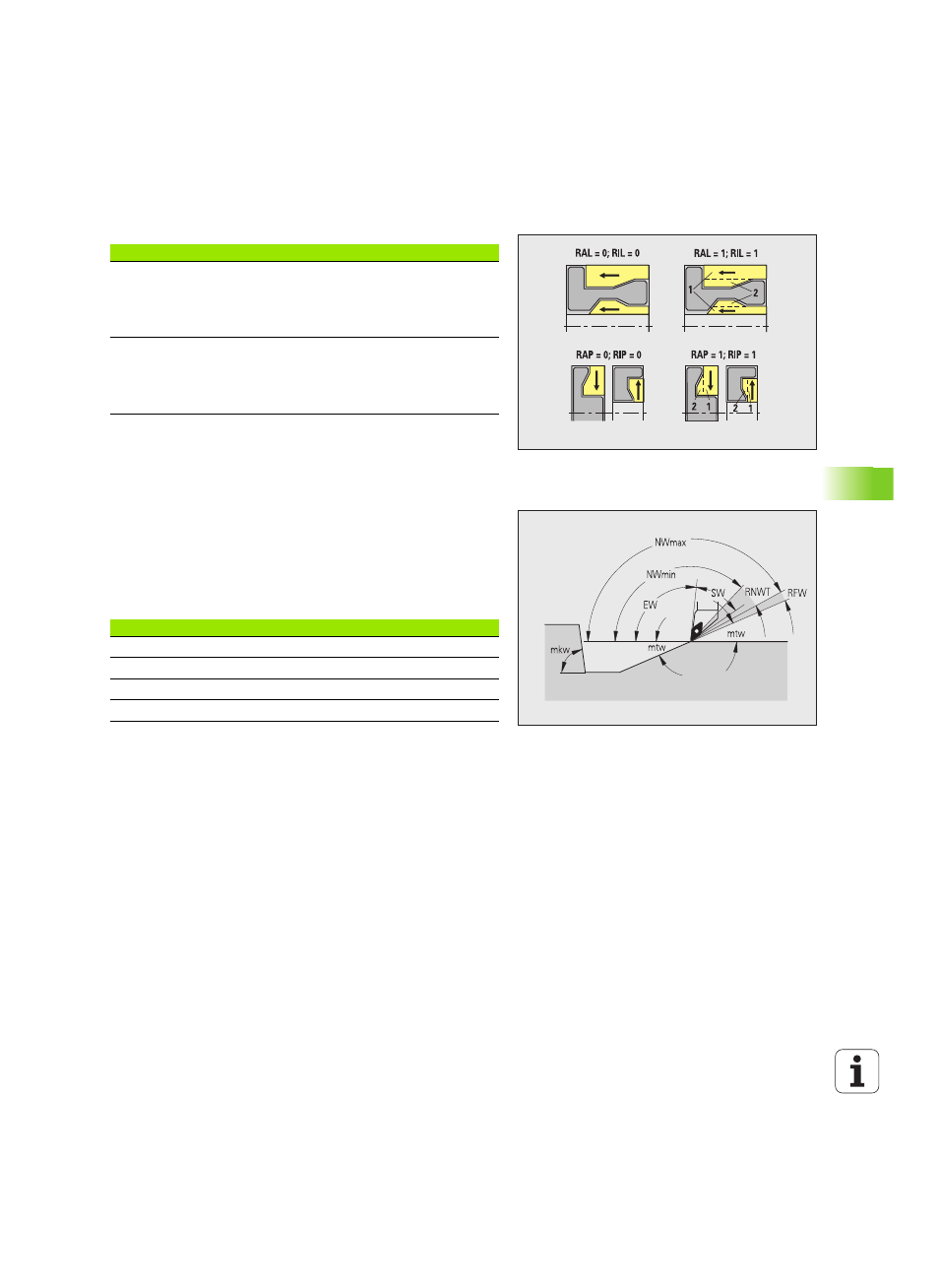

Ebauche – Usinages standard
Ebauche – Tolérances d'outils
Règles en vigueur pour sélectionner l'outil :
 Angle d'attaque (EW) : EW >= mkw (mkw : angle de contour
ascendant)
 Angle d'attaque (EW) et de pointe (SW) : NWmin < (EW+SW) <
NWmax
 Angle secondaire (RNWT) : RNWT = NWmax – NWmin
Usinages standard
 Standard/complet – ext./long. [RAL]
 Standard/complet – int./long. [RIL]
 Standard/complet – ext./transv. [RAP]
 Standard/complet – int./long. [RIP]
Introduction pour RAL, RIL, RAP, RIP:
 0 : ébauche complète avec plongée. TURN PLUS recherche
un outil pour l'usinage intégral.
 1 : ébauche standard sans plongée
Tolérances d'outils
Tolérance angle secondaire [RNWT]
Plage de tolérance pour l'arête de coupe secondaire
Angle de coupe de dégagement [RFW]
Différence min. contour – arête de coupe secondaire
