HEIDENHAIN MANUALplus 620 199
4.4 Cy
cles Multipasses

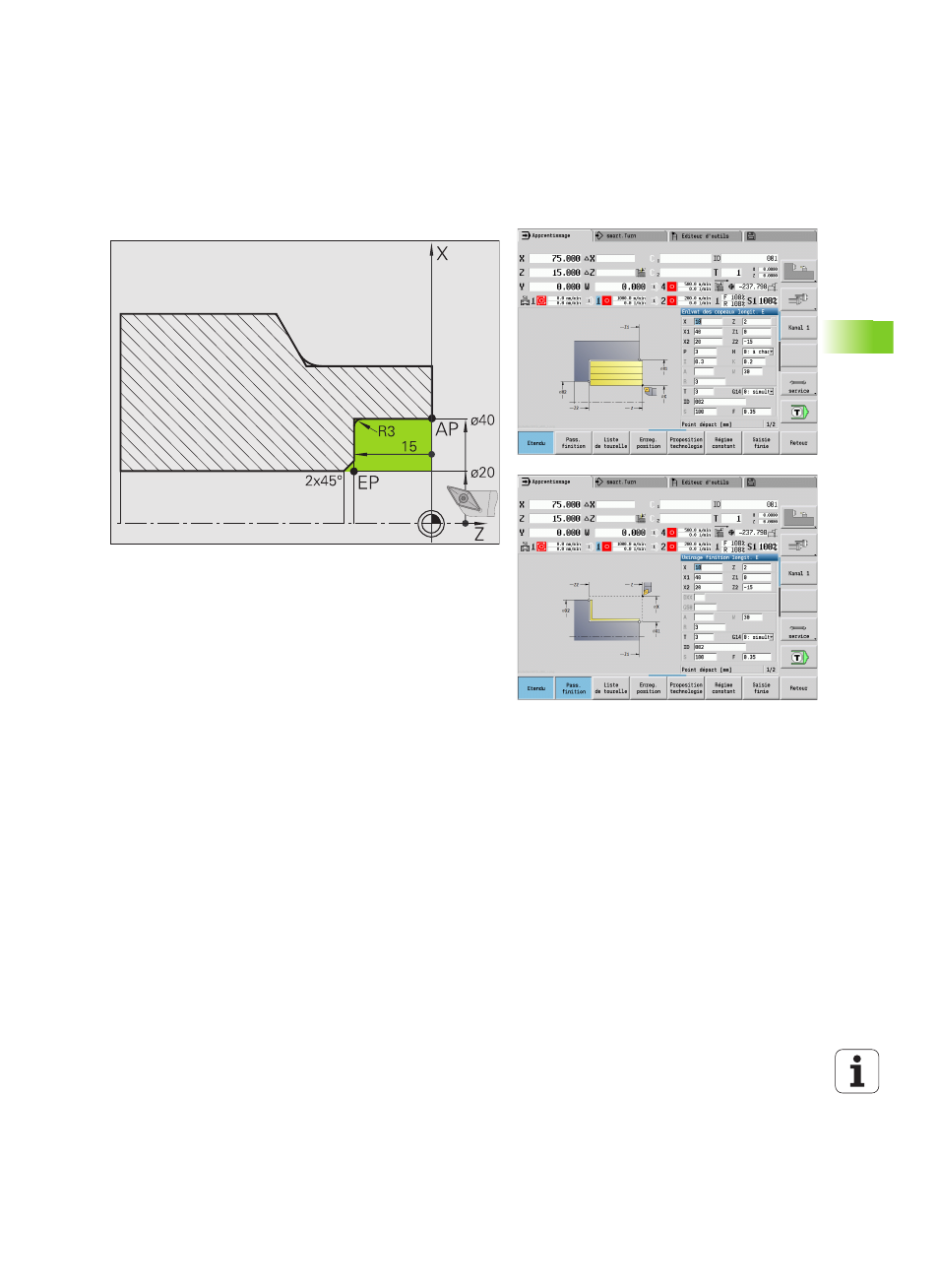

Ebauche et finition d'un contour intérieur
La zone marquée de AP (point initial du contour) à EP (point final du
contour) est ébauchée avec Multipasses longitudinales – Etendu en
tenant compte des surépaisseurs. A l'étape suivante, l'outil effectue
la finition de la partie de contour avec Multipasses longitudinales -
Etendu
.
Le „mode Etendu“ réalise aussi bien l'arrondi que le chanfrein en fin
de contour.
Les paramètres premier point du contour X1, Z1 et point final du
contour X2, Z2
sont déterminants pour le sens de l'usinage et de la
prof. de passe – ici, usinage intérieur et prise de passe „dans le sens
X–“.
Données d'outils
 Outil de tournage (pour l'usinage intérieur)
 WO = 7 – Orientation d'outil
 A = 93° – Angle d'attaque
 B = 55° – Angle de pointe
