4.9 Modèles de perçag
e et de fr
aisag
e

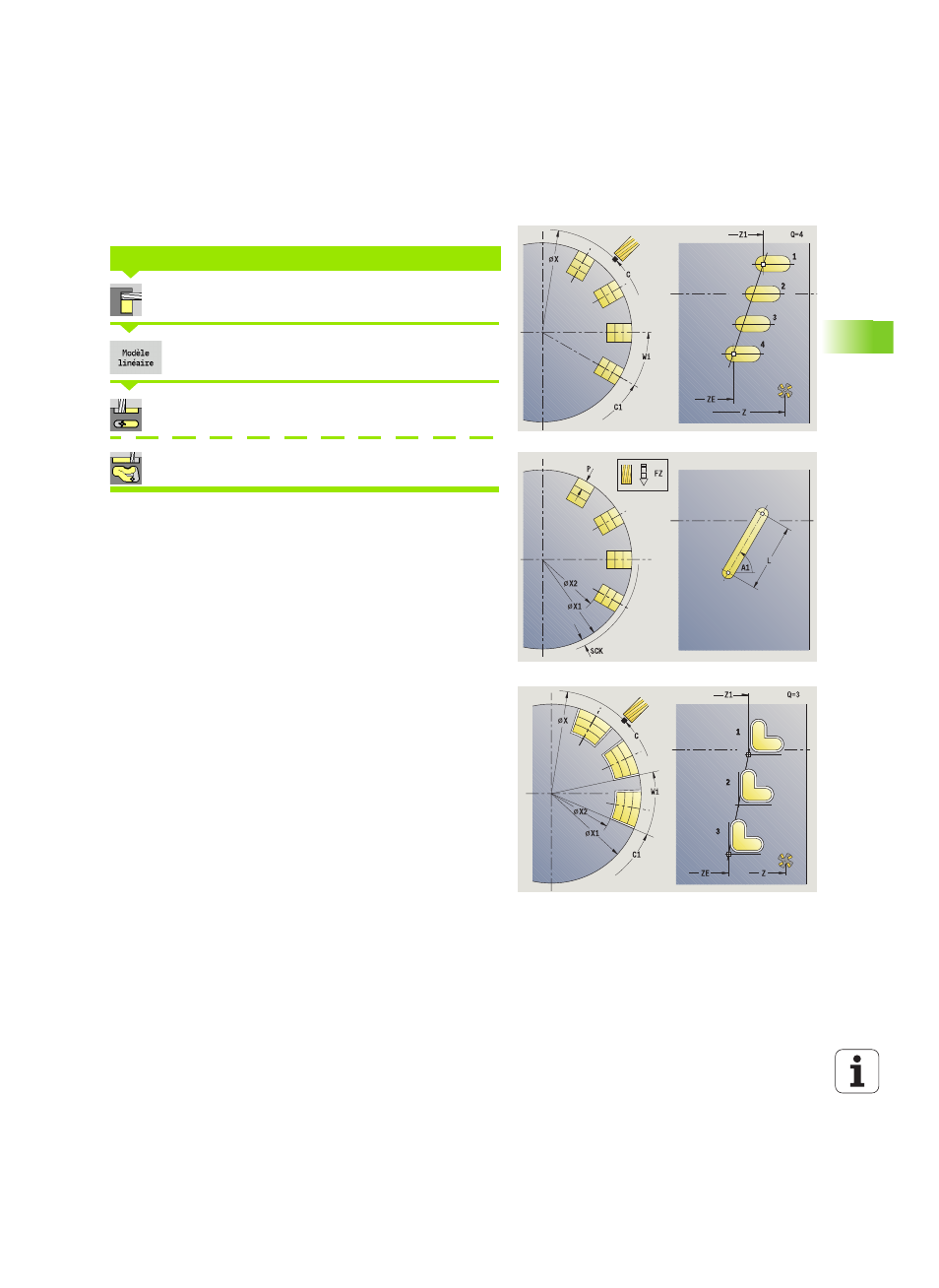

Modèle linéaire de fraisage, radial
Sélectionner Fraisage
Activer la softkey Modèle linéaire
Sélectionner Rainure radiale
Sélectionner le contour ICP radial
Modèle linéaire est activé dans les cycles de fraisage pour réaliser
des figures de fraisage équidistantes sur une droite de l'enveloppe.
Vous définissez les positions du modèle avec le point final du
modèle
et l'incrément angulaire ou avec l'incrément angulaire et le
nombre de rainures .
La commande demande également les paramètres du fraisage.
MODÈLE LINÉAIRE RADIAL DE FIGURES DE FRAISAGE
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut : angle
broche actuel)
Q Nombre de rainures
Z1 Point de départ du modèle (position 1ére rainure)
ZE Point final du modèle (par défaut : Z1)
C1 Angle 1ère rainure (angle initial)
Wi Incrément angulaire (écarts sur le modèle) - (par défaut :
les fraisages sont répartis régulièrement sur un cercle)
